TASCAM

Sonicview数字调音台

在湖北广电传媒基地的应用

中标、调试

今年6月安达斯成功中标湖北广电传媒基地电视总控系统项目—技术设备购置项目。

今年10月，总控系统进入调试运行阶段，椭圆形的总控大厅设计的非常漂亮，自然采光明亮通透。

应用

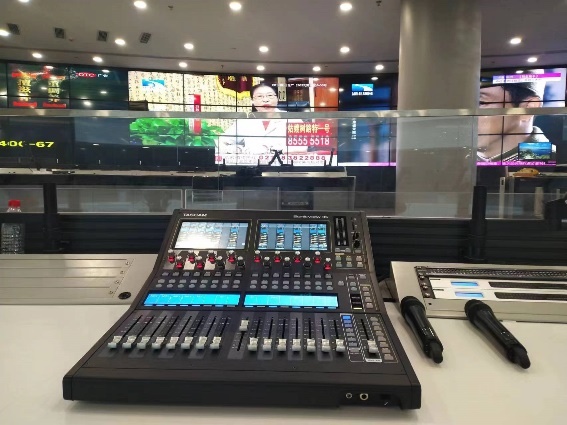

由安达斯负责的总控系统里包含了一套小型扩声系统，用于总控大厅参观讲解；并配置了TASCAM Sonicview16调音台负责将解说的无线话筒和播出系统的音频信号、大屏里的画面信号进行混音操作。

系统总体要求语言清晰度高，不易发生回授啸叫的现象，因此需要配置操作方便快捷的小型数字调音台，能接入无线手持话筒和头戴话筒、接入视频系统解嵌后送过来的AES数字音频线路信号，并配合大屏播放画面的声音需要，支持远程PAD无线操控等。

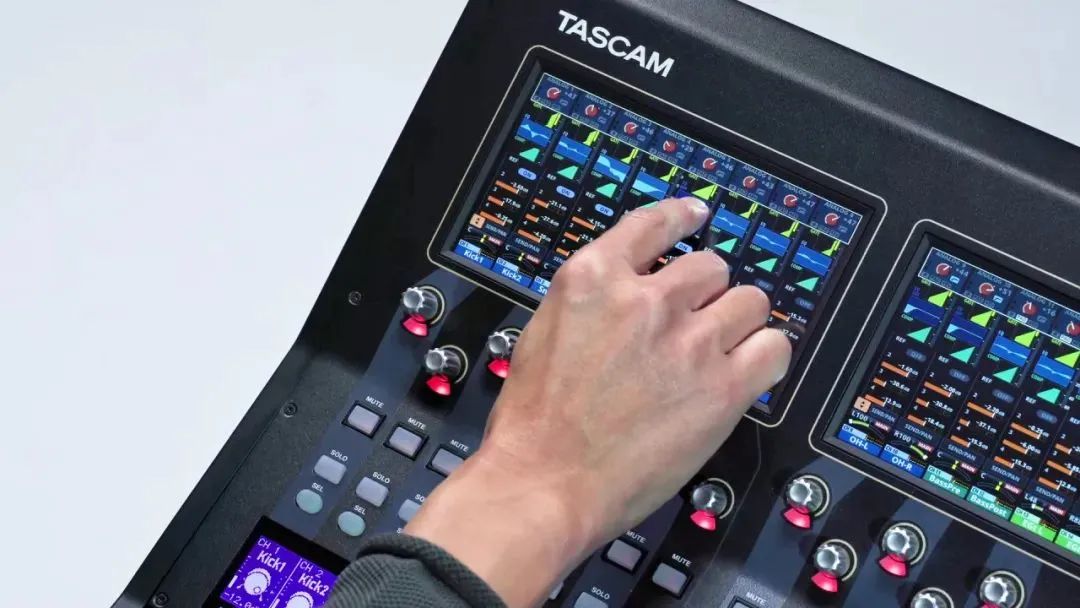

我们配置的TASCAM调音台具有44路全处理通道，并采用32BIT/96KHz的高精度话放，使得人声非常清晰和致密，同时2个扩展插槽配置了AES卡，支持16路AES信号的输入输出配合视频系统使用非常方便，还可以通过DANTE连接外部音频设备或舞台接口箱，甚至可以插入MADI卡或多轨录制卡。

除此之外,这套系统非常人性化的实现解说时自动压低电视声音，不讲解时自动恢复电视音频。

TASCAM Sonicview系列调音台高性能指标和多种接口卡选择非常适合广电音频领域使用。

系统配置了Senheiser的无线手持和头戴话筒，用于语言解说的拾音；

总控矩阵的信号通过解嵌把音频送给调音台AES数字音频输入；

调音台根据混音需要把各路信号进行混合，按不同要求的母线给到d&b的D5功放，D5功放驱动现场3只XC16和5只S5扬声器对整个大厅进行分布式扩声，要求每路输出可以独立调整母线推子、EQ、延时等参数，同时可以通过调音台设置多种不同场景预置，按照参观顺序依次做不同场景或者不同展示内容定制，极大的降低了操作的难度。

分区扩声系统：扩声系统分为参观主区和第二屏墙区，主区采用音柱扩音，具有良好的语言清晰度和较好抑制啸叫的能力，3只音柱起到较宽的区域均匀覆盖，其中音柱的心型指向尤为重要，大厅的四周墙面为玻璃和电视屏墙，毫无吸声作用，需要心型指向的音箱来抑制过多的墙壁反射声，使得直达声的比例增加，可以有效提高清晰度，从而对降低啸叫的机率显著提高；工位监听处最大声压可以达到112分贝，最远的8米处可以达到106分贝，在实际环境中还会略高（因为有反射声叠加）。

第二屏墙区采用5S小型音箱，安装屏幕下方机柜里配合可调整角度支架，多只5S可以组成小组进行统一控制，确保均匀的声压覆盖工作区，5S面向工位处具有106分贝声压；另外配有SUB12低音音箱拓展参观区域的低频氛围感，烘托低频效果。
