在数字化会议场景中，4K 超高清显示已成为提升会议体验的核心需求。然而，HDMI 转接环节的信号衰减、传输距离限制等问题，常常导致画面模糊、卡顿甚至黑屏。如何突破技术瓶颈，实现稳定流畅的 4K 传输？本文结合技术原理与实战案例，为你揭秘专业级解决方案！

        一、HDMI 传输的核心挑战：4K 信号为何 “易折戟”？

        4K@60Hz 4:4:4 真 4K 信号需要 HDMI 2.0 标准 18Gbps 带宽 支撑，但传统方案常遇三大难题：

        铜缆传输瓶颈：HDMI 铜缆传输距离短（通常＜15 米），多段转接易因信号衰减、干扰累积导致画质损失，甚至无法显示。

        有源光缆的 “双刃剑”：长距离传输虽依赖有源光缆，但频繁插拔易损坏接头，引发接触不良或信号中断。

        全链路协同难题：桌插、墙插、矩阵等转接部件若质量参差，即使线缆达标，也会因接口匹配性不足导致系统崩溃。

        二、成丰连接方案：全链路优化，让 4K 传输 “稳如磐石”

        成丰团队通过 “模型测试 + 精准选型 + 科学布局” 三步法，打造高可靠性 HDMI 转接方案：

        1. 线缆选型：铜缆与有源光缆的黄金搭档

        短距离（＜3 米）：采用 高规格 HDMI 铜缆（如 28AWG 线径、镀银导体），确保信号源直连的稳定性。

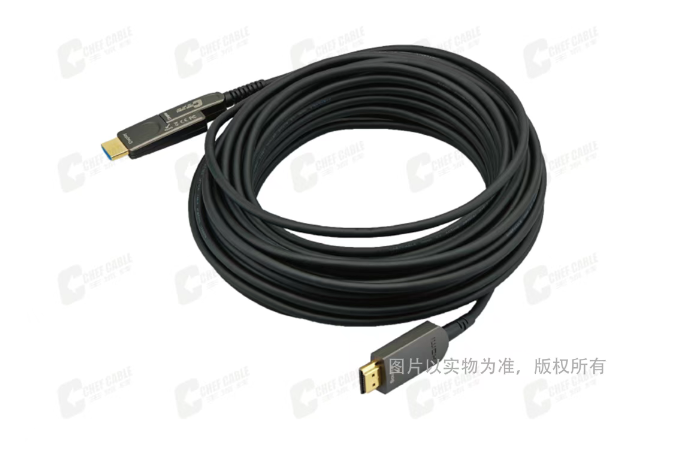

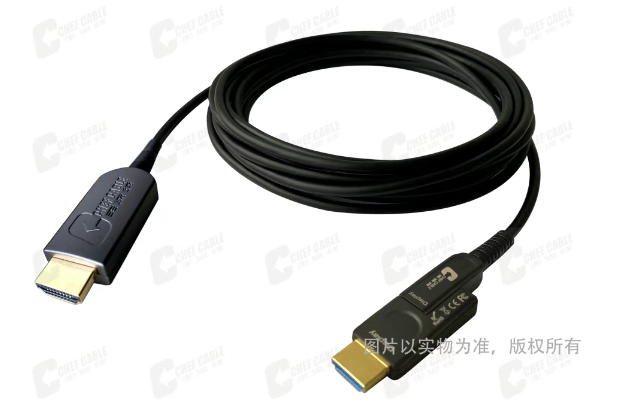

        长距离传输：优选 单根 HDMI 有源光缆（支持 50 米以上 4K 传输），避免多段铜缆级联带来的损耗。

        2. 转接点设计：减少冗余，强化连接

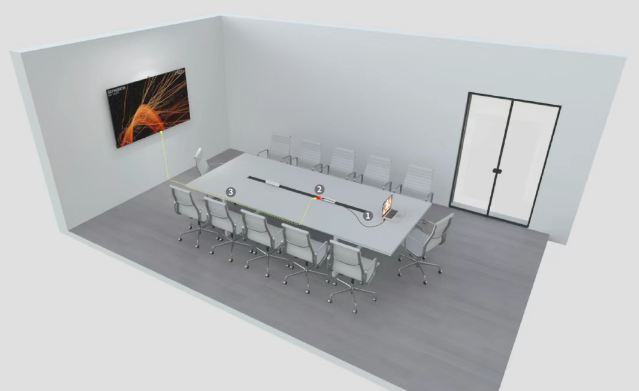

        桌插耦合器方案：信号源 → ＜3米铜缆 → HDMI桌插耦合器 → 有源光缆 → 显示设备

        优势：仅需 1 个转接点，结合高质量耦合器（镀金接口、抗干扰屏蔽），平衡便捷性与信号完整性。

        禁止操作：避免使用多段铜缆延长或劣质转接器，否则可能引发 “雪花屏”“色彩断层” 等问题。

        3. 全链路测试：从源头规避风险

        方案初期：搭建模拟环境测试线缆、设备的兼容性，验证 4K 信号在极限距离下的稳定性。

        数据存档：将通过测试的设备型号、线缆参数（如品牌、长度、带宽）录入系统，形成标准化配置库，确保项目复用时零误差。

        三、典型案例：多场景实战解法

        场景 1：长距离会议室（信号源与显示设备间距＞20 米）

        错误方案：多段铜缆级联 + 普通墙插 → 信号衰减严重，4K 画面无法同步。

        成丰方案：

        信号源端用 2 米铜缆连接桌面 HDMI 接口；

        通过带屏蔽的 HDMI 桌插转接至有源光缆（30 米）；

        光缆直连显示设备，全程仅 2 个转接点，4K@60Hz 流畅显示。

        场景 2：高频插拔场景（如移动设备投屏）

        风险点：有源光缆接头易因插拔磨损导致接触不良。

        优化方案：

        信号源端改用可更换式 HDMI 铜缆（如 Type-A 公头带加固设计）；

        桌插内置弹性触点模块，减少物理损耗，延长接口寿命。

        四、行业提示：4K 指标设定需 “量体裁衣”

        盲目追求 4K@60Hz 4:4:4 指标可能导致系统成本激增或兼容性风险。建议：

        优先评估设备链质量：若桌插、矩阵等部件不支持 HDMI 2.0，可退而求其次采用 4K@30Hz 或 4:2:0 格式，确保基础画质稳定。

        关注新兴技术：HDbaseT（单网线传 4K + 供电）、SDI（广电级抗干扰）等方案可作为补充，尤其适合复杂电磁环境或超长距离场景。

        五、成丰服务：从方案到落地的全周期保障

        免费技术咨询：提供 HDMI 全链路损耗计算、设备选型建议；

        定制化测试服务：根据项目需求搭建模拟环境，输出《4K 信号传输性能报告》；

        标准化交付：所有方案均附设备清单、接线图及调试手册，确保项目快速落地。

        4K 显示不是 “单点突破”，而是全链路的精密协作。 成丰连接以技术为基石，从线缆到接口、从测试到落地，为您打造无懈可击的会议系统视觉体验！
