参考价格：面议
类型：台下设备
品牌：首域传动
型号：07A-77A
速度：最大速度0.3米/秒
承载：0-70吨
行程：0-16米
石家庄首域传动科技有限公司
石家庄首域传动科技有限公司
联系电话：0311-88928979
联系人：任云强
微信二维码：
邮箱：gsryq@126.com
网址：http://www.alphascopelift.com
公司地址：河北省石家庄市经济技术开发区松江路86号天山智能制造基地
石家庄首域传动科技有限公司是—家集设计、 研发、 制造、 服务为—体的工程装备方案服务商，其专利产品柔性传动柱装置最初应用于浅基坑、 大行程、 大载荷的机械化舞台，由我司自主研发，2011年获国家发明专利（专利号： ZL201010218464.1) , 产品规格从轻巧便携的07A至超大载荷的77A—应俱全。 柔性柱已在国内许多大中型艺术中心、 剧院和商业演出中广泛应用，因其安全稳定、 高效便捷的卓越性能，获得了工业和国防领域客户的认可，拓展应用于汽车自动化生产线、 物流仓储、 医疗器械、 雷达车升降系统等工业和军用系统解决方案，项目业绩遍布国内及港澳台、 东南亚、 韩国、 俄罗斯等地区和国家。
公司成立至今，始终致力千柔性传动柱装置的系列化设计，重视收集市场反馈信息和行业专家建议，不断优化升级产品性能及生产工艺，提高可靠性和先进性，目前投放市场的是第四代柔性传动柱装置。 2022北京冬奥会和冬残奥会开闭幕式上，柔性传动柱装置运用千地面中央舞台系统盖板升降核心驱动，安全可靠地完成对开车台的升降补偿盖板升降，确保主火炬 “大雪花” 上升惊艳亮相的同时完成盖板和地坪的无缝对接，助力冬奥会科技与艺术的完美融合。
公司研发技术团队拥有—批具备多年非标机械设计和加工经验的行业领军型专家和高学历技术工程师，专注研发大行程、 大载荷、 浅基坑的传动装置及衍生设备的解决方案。 新落成的生产园区总建筑面积达万余平方米，配备有龙门加工中心、 立式加工中心、 机器人焊机、 数控车床、 数控锯床和三坐标检测设备等高精密智能化生产设备和试验中心。 公司实施1S09001:2008 质量管理体系，从点到面、 从细节到全局，从产品到管理，始终坚持勇千超越自我，稳步提升首域品牌价值。
作为机械传动行业的创新者，公司秉承 “专注成就专业，精益铸就经久” 的企业精神，整合资源优势，建立多种战略性合作方式，以打造中国装备制造业的响亮名片为己任。 公司将技术创新融入发展血脉，先后荣获河北省科技型中小企业、 河北省高新技术企业和河北省专精特新中小企业等称号。 2019年，柔性传动柱装置荣获中国演艺设备技术协会评选的 “舞台机械装置名优名品” 荣誉称号。
公司创立十余年来，首域人走出了一条自主摸索、 自主创新的产业技术发展之路，不断拓展新型领域。 展望未来十年，公司将顺应《河北省制造业高质量发展 ”十四五” 规划》中提出的装备智能化、 集成化、 绿色化、 服务化的产业发展大势，更加注重科技创新及成套化服务的高质量发展，用熔熘生辉的产品和服务奔赴山海，开启建设卓越的工程装备方案服务商的新征程！

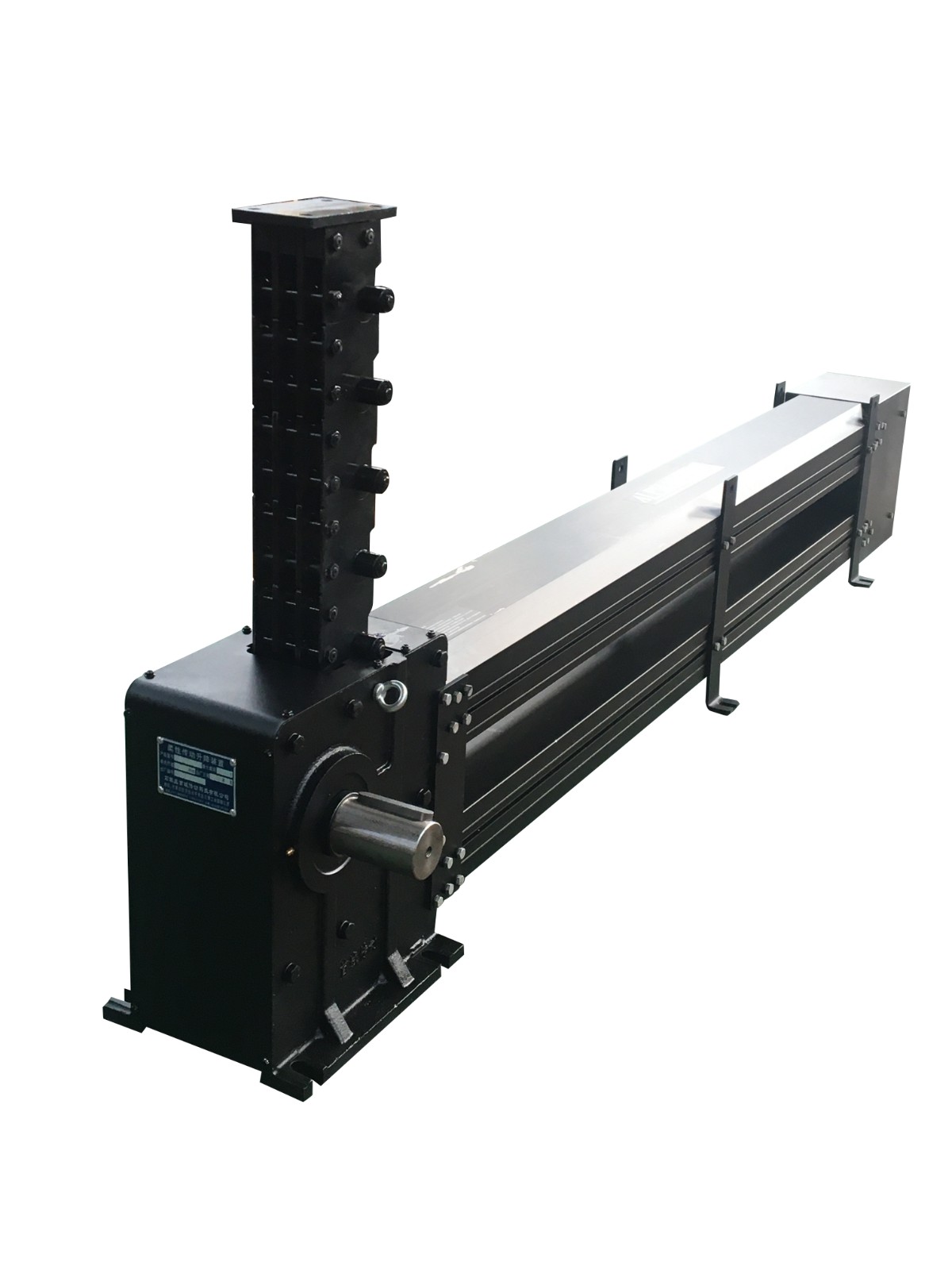

柔性柱传动装置是我司2011年荣获发明专利的一款刚性链，是国内首家获得此类产品国家发明专利的企业。
我司研发生产的刚性链，用于垂直升降和水平推拉应用。
工作原理：
柔性传动柱装置将水平运动的柱节通过传动箱转换成具有单向刚度的柱节，实现平稳可控的垂直升降，单根柔性传动柱最大动载荷不小于 60吨、最大行程可达16m。
技术优势：
1、安全平稳可靠
具有良好的稳定性和刚性，符合国家机械设计标准，曾用于2022年北京冬奥会和残奥会、2019年世博会等国家级项目和各地方国家级大剧院、国际会议中心、省级大型场馆项目。
2、紧凑高效
传动箱设计紧凑，链节存储在铝合金存储箱内，可选择单层、双侧和三层存储箱，在有限的空间存储更多的链节，实现低空间、大行程需求。
3、定位精确、重复精度高
重复定位精度和同步精度可达±1mm，行程范围内可任意停位。
4、配置灵活
设备模块化，灵活布设，可节省用户基础设施成本。
5、经济耐用
仅需定期润滑，经久耐用，维护简便，延长了维护周期。
6、环保安静
运行安静，距离1.5m处测量，单机运行额定速度、满负荷运行小于50dBA。
这些技术优势使得柔性柱传动装置成为行业内的领先产品，广泛应用于多个领域，提供了可靠的技术支持和服务。
应用领域：
建筑行业
剧场剧院、文化艺术中心、音乐厅、多功能厅、电视台演播厅等。
实景会场

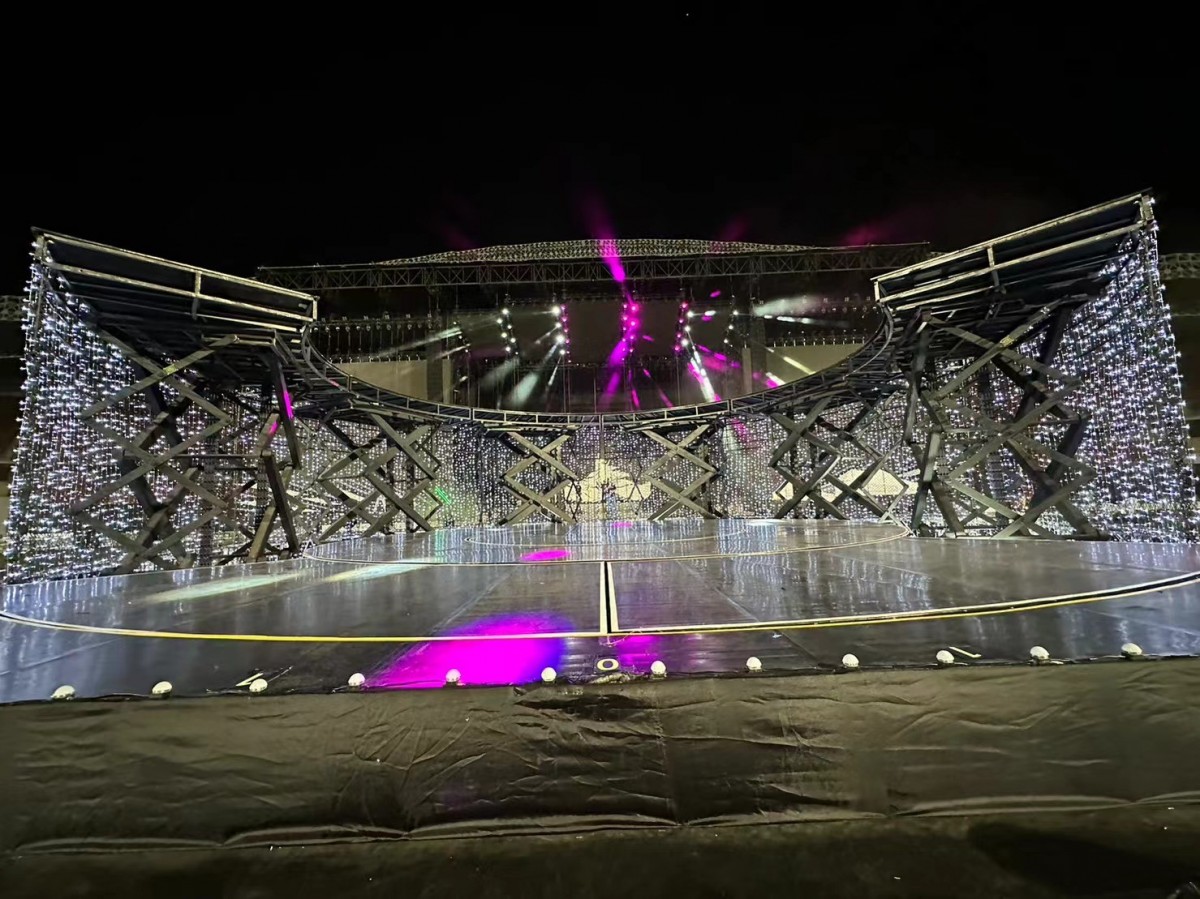

演唱会、奥运会、世博会、秀场、实景公园、文化广场等。
工业领域
军工、核电、汽车生产线等。
免责声明：本文来源于（石家庄首域传动科技有限公司），本站不作任何保证和承诺，若有任何疑问，请先与（石家庄首域传动科技有限公司）联系后，再联系本站删除。
● 速度：最大速度0.30m/s，详见各型号柔性柱参数。
● 垂直度要求: S<=1m，为±1mm/m
1m<S<2m, 为±1mm/m、±2mm/全行程
S>2m，为±1mm/m、 ±3mm/全行程
● 传动效率：0.78～0.85
● 噪音情况：在速度为0.10m/s的情况下，噪音<35~50分贝（在0.1m/s速度，离1m处测得）
● 重复定位精度：< ±1 mm
● 加速度:<0.3m/s2
| 型号 | 传动箱 高度 B(mm) | 传动箱 中心高 E(mm) | 驱动轮 节圆直径 Φ(mm) | 输出轴 直径 D(mm) | 输出轴键 型号b×h (mm) | 柱节 长度A2 (mm) | 柱节 重量 (kg/m) | 最大 速度 (m/s) | 建议升降 总余量 (mm) |
| 07A | 154 | 98 | 48.38 | 25 | 8x7 | 38 | 5.8 | 0.2 | 160 |
| 11A | 260 | 175 | 81.49 | 40 | 12x8 | 64 | 11.98 | 0.2 | 240 |
| 15A | 330 | 215 | 93.58 | 50 | 14x9 | 84 | 20 | 0.25 | 300 |
| 19A | 420 | 275 | 113.64 | 60 | 18x11 | 102 | 31.09 | 0.25 | 300 |
| 23A | 515 | 335 | 142.6 | 75 | 20x12 | 128 | 41.26 | 0.3 | 400 |
| 27A | 590 | 385 | 160.43 | 85 | 22X14 | 144 | 57.24 | 0.3 | 400 |
| 31A | 666 | 435 | 182.71 | 95 | 25x14 | 164 | 74.08 | 0.3 | 500 |
| 35A | 760 | 495 | 207.22 | 110 | 28x16 | 186 | 93.94 | 0.3 | 500 |
| 39A | 855 | 570 | 236.19 | 125 | 32x18 | 212 | 128.09 | 0.3 | 500 |
| 47A | 915 | 605 | 258.47 | 140 | 36x20 | 232 | 156.96 | 0.3 | 600 |
| 53A | 1090 | 725 | 303.03 | 160 | 40x22 | 272 | 200.7 | 0.3 | 600 |
| 63A | 1197 | 800 | 329.77 | 180 | 45x25 | 296 | 276.64 | 0.3 | 700 |
| 71A | 1330 | 880 | 369.88 | 200 | 45x25 | 332 | 402.44 | 0.3 | 700 |
| 73A | 1538 | 1006 | 427.81 | 240 | 56x32 | 384 | 495.99 | 0.3 | 700 |
