输入通道及插座

1组2路RCA，1组2路光纤，1组两路同轴，1组2路XLR平衡式音频信号输入接口，3组3个非平衡话筒输入及2个多功能组合话筒输入插座

输出通道及插座

5.1声道平衡式XLR公卡侬座（一对主声道，一对环绕，一个中置和一个超低）

输入阻抗

平衡：20KΩ

输出阻抗

平衡：100Ω

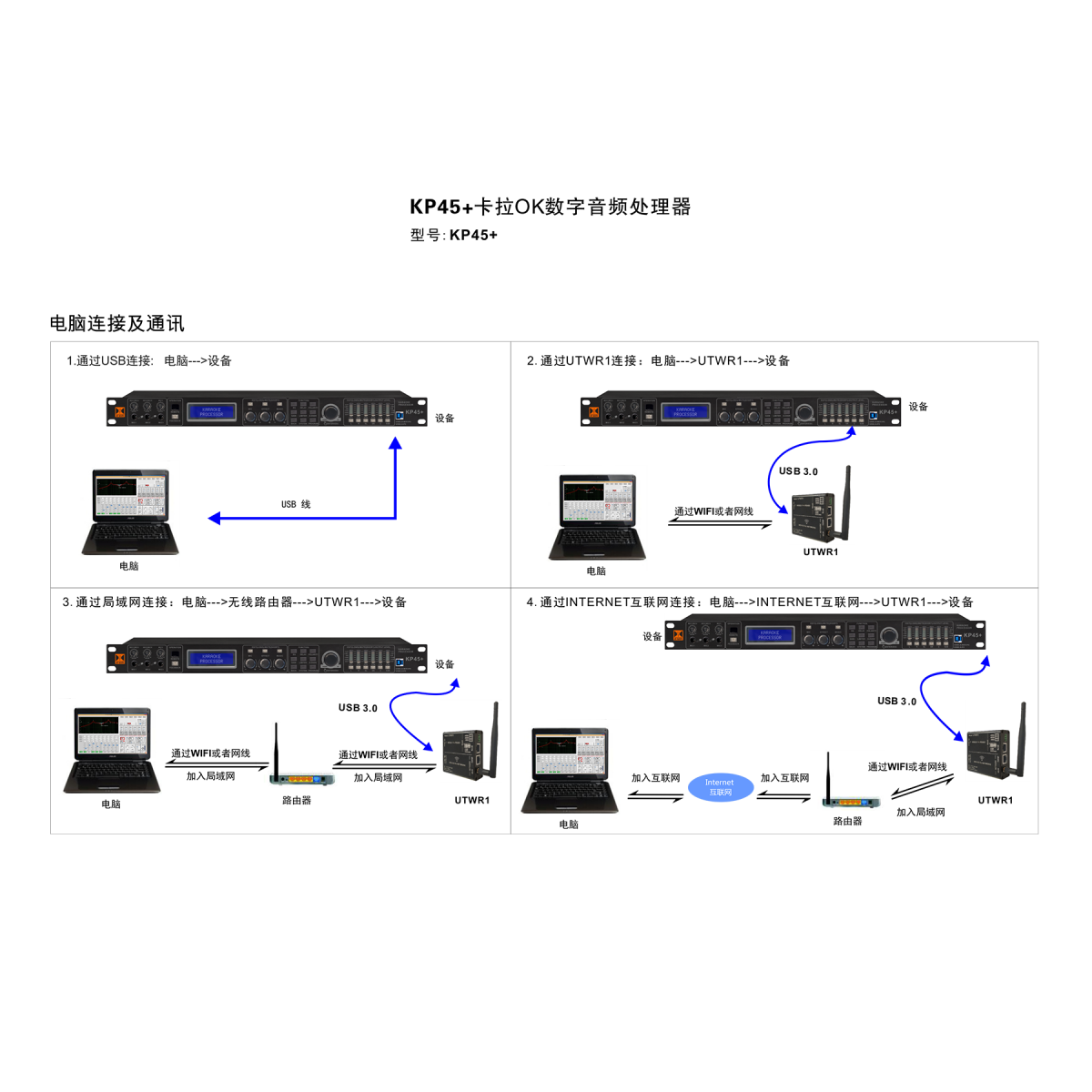

PC接口

面板1个USB接口（USB3.0控制接口可扩展为WIFI控制接口），后板2个RS485接口（RJ-45座）

共模拟制比

>70dB(1KHz)

输入范围

≤+5dBu

频率响应

20Hz-20KHz(-0.5dB)

信噪比

≥ 95dB @ 1KHz 0dBu

失真度

<0.03% OUTPUT=0dBu/1KHz

通道分离度

>110dB(1KHz)

输入通道功能

输入哑音

每个通道设立单独哑音控制

输入增益

音乐和话筒有单独的音量调节，增益范围0%-100%,步距为1%

输入延时

每个输入通道有单独延时控制，调节范围0-30ms，小于10ms步距为0.1ms,大于10ms步距为1ms

输入相位

同相(+) 或反相 (-)

输入均衡

音乐和话筒设9个参量均衡:中心频率点：20Hz-20KHz带宽：0.01oct-3oct、步距为0.01oct 增益：-30dB-+15dB、步距为0.1dB.默认频点EQ1 40Hz,  EQ2 80Hz, EQ3 160Hz, EQ4 317Hz, EQ5 632Hz, EQ6 1261Hz, EQ7 2515Hz, EQ8 5018Hz, EQ9 10KHz,9段均衡之外还额外增加斜率固定的高切和低切滤波器

限幅器设置

音乐和话筒可单独设置限幅器，可调整参数为：门限值：-30dBu至+20dBu、步距为0.1dBu

防啸叫

话筒带4种级别的防啸叫功能

噪声门

开启范围-119dBu至-10dBu，步距1dBu

输入选择

4路可选音乐信号输入，2路模拟灵敏度可选，一组光纤，一组同轴

输出通道功能

输出哑音

每个通道设立单独哑音控制

输出增益

每个输入通道有单独的音量调节，增益范围0%-100%，步距为1%

输出延时

每个输入通道有单独延时控制，调节范围0-60ms，小于10ms，步距为0.1us；大于10ms，步距为1ms

输出相位

同相(+) 或反相 (-)

分频器设置

每个输出通道可单独设置低通滤波器（LPF）和高通滤波器（HPF），可调整参数为：滤波器类型：linkwitz-Riley/Bessel/Butterworth 频率转折点：20Hz-20KHz 衰减斜率：12dB/oct、18dB/oct、24dB/oct、30dB/oct、36dB/oct、42dB/oct、48dB/oct

限幅器设置

每个输出通道可单独设置限幅器，可调整参数为：门限值：-30dBu-+20dBu、步距为0.1dBu

输出均衡

每输入通道设7个参量均衡:中心频率点：20Hz-20KHz带宽：0.01oct-3oct、步距为0.01oct 增益：-30dB-+15dB、步距为0.1dB.默认频点EQ1 47Hz, EQ2 112Hz, EQ3 266Hz, EQ4 631Hz, EQ5 1495Hz, EQ6 3544Hz, EQ7 8399Hz

效果器

双效果器,1M容量内存保证真实的处理效果，并带3段参量均衡,效果比率可任意调节

处理器

96KHz采样频率，32-bit DSP处理器，24-bit A/D及D/A转换

显示

采用分辨率为144*32的汉字液晶屏分和7段LED显示输入/输出的精确数字电平表、哑音及编辑状

功耗

≤30W

电源

AC110V/220V    50/60Hz

产品尺寸(宽×深×高)

482×230×44mm

净重

4.5kg

运输尺寸(宽×深×高)

1PC:555X325X98mm/0.0177m³      6PCS:573X337X615mm/0.1188m³

毛重

1PC:5(kg)       6PCS:31.5(kg)
