Paradigm

Unison Paradigm® 功能强大且十分灵活，支持小型控制系统，并且能够满足最大、最复杂的灯光控制的需求。触摸屏、典雅的壁挂式面板以及应用程序高级控制可为用户提供精致的外观，而人体存在感应、日光采集和时间安排功能可最大限度节约能源和预算。可与建筑系统轻松集成，从而实现最高的灵活性。

Paradigm 还整合了能源监控选项，其中包括能源监控和记录、历史报告、电力成本计算和需求响应。

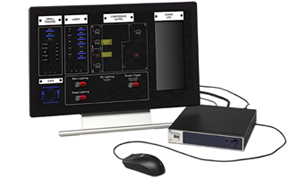

Paradigm 触摸屏界面

Paradigm 触控屏接口适用于采用 Paradigm中央控制服务器（Paradigm Central Control Server™ ，或者 PCCS）的 Unison Paradigm™ 系统。 此触控屏接口支持任何 Windows 7 或 Windows 8 的 HID（即"人性化界面装置"） 兼容触控屏，让使用者只需动一动手指就能够获得管理大型灯光系统所需的图形控制和信息显示。

触控屏接口利用 ETC 新款 PCCS 所特有的 "虚拟触控屏" 功能，使得使用者能够制定复杂的灯光控制和楼宇控制系统丶查看控制丶在层间移动以及深入探索系统细节。 透过 Paradigm ControlDesigner™ 软件的支持，使用者可定制触控屏以显示风格化按钮丶推杆丶时钟丶弹出视窗丶动画和图形，包括地图。 触摸感应面板提供声音和图像回馈，告诉使用者他们的命令已被完全接受。

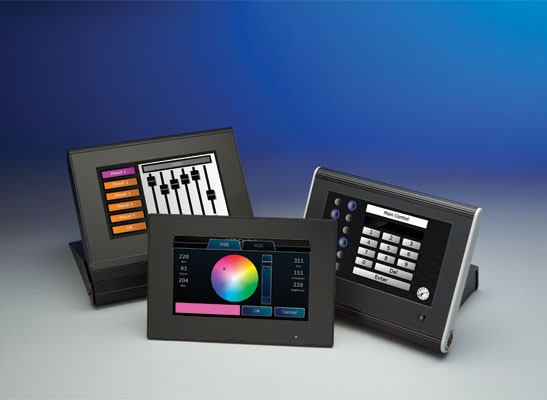

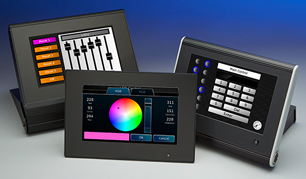

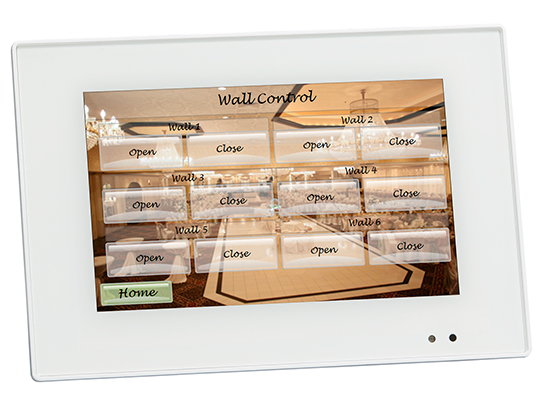

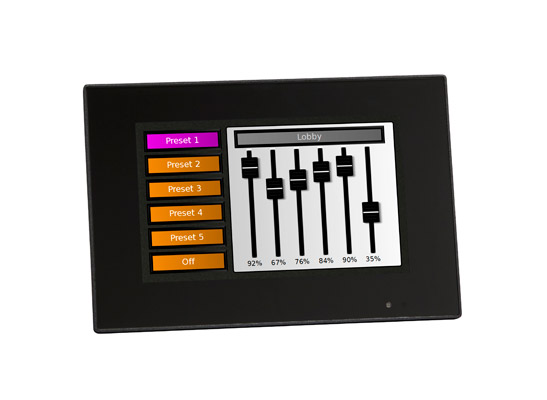

7" Touchscreen

精美小巧--Paradigm 精美小巧的触屏控件使照明和建筑物灯光控制变得易如反掌。通过使用大量的自定义选项，它们可以完美衬托您的室内设计，搭配您的装潢和配色方案，就像您的灯光一样完美。

易于阅读

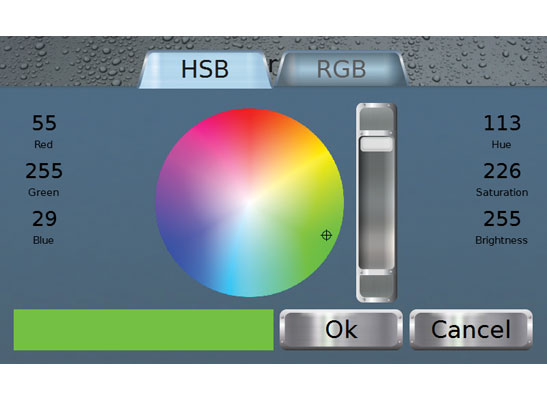

Paradigm 触屏控件有壁挂便携式和无线手持式两个版本，它们均使用高清显示器，拥有高对比度和宽视角，明亮且易于阅读。电容式触屏可以给用户带来平滑且准确的使用体验，同时还能提供视觉和听觉回馈。直观的图形可以快速引导用户作出灯光控制选择。每个触屏均可通过一系列控制元素来适应您的需求，包括按钮、推杆、弹出窗口、颜色挑选器、动画和电子锁定功能。

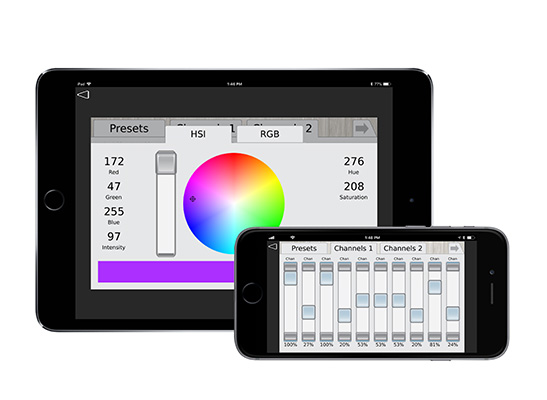

远程控制

通过 Paradigm 触屏远程应用程序，用户可在移动设备上轻松操作 P-TS7-E 触屏控件。iOS 或 Android 移动设备可以直接控制连接以太网的 P-TS7-E 触屏。应用程序的用户将看到与触屏界面完全一样的内容，包括按钮及系统状态。应用程序中能够显示触屏上的内容，而无需额外编程，使设置变得轻而易举。虽然设置简单，但应用程序和 Paradigm 中内置了多层安全保障，可以确保您的控件不会出现未经授权的访问。

连网

Paradigm 触屏使用有线 Ethernet 连接至您的 ETC 控制系统，响应快速且可靠。

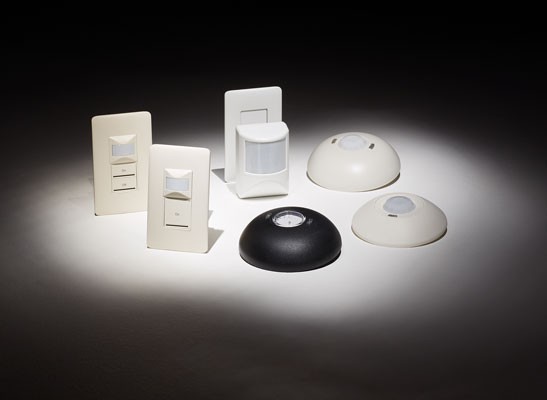

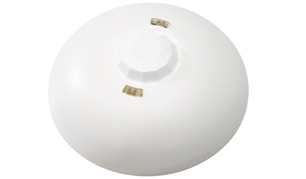

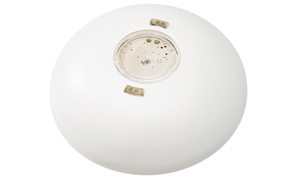

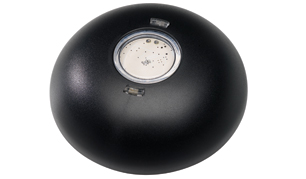

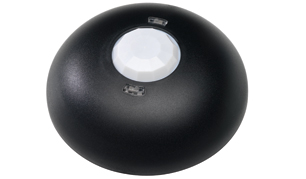

占用空置传感器

为任意场所实现简单实用的节能

不要浪费资源照亮空房间。  在没有人的房间内保留灯光，从而让整座大楼浪费的电力累积成高额电费账单。 ETC 的 Unison Paradigm® 占用/空置感应器是为您的设施摆脱浪费能源的简单且方便的解决方案。

自动关掉灯光

无须担心有人在离开房间时忘记关灯。 传感器的无源红外传感器 (PIR) 记录空缺情况，当一个空间不再使用时自动关灯。 传感器也可以配置为在有人走入房间时自动开灯。 通过确保仅在区域内有人时才开灯，您可以减少能源费用。 造型优美的半高传感器可安装在设施内的任何位置，可不间断地全年无休运行，不会影响周围环境的外观和美。

Paradigm 占用/空置传感器的配置方法与 Unison® Heritage 按钮面板类似，可连接到 linkConnect 总线，无需额外接线或辅助电源。 这些传感器配备三种不同检测模式的显微镜头。

光传感器

光照适度...并且提高能源节约

在光照良好的区域让灯光全亮意味着浪费能源和更高额的电费账单。 在您的灯光系统中使用 Unison Paradigm 光照传感器是解决该问题及减少能源开支的明智方法。 在传感器中引入 Paradigm 的先进日光收集功能，利用区域内的可用自然光并降低灯具的输出。

全能而协调

Paradigm 光照传感器采用中性外观，可轻松地融入周围环境。 它们可安装在各种接线盒，甚至可使用铁丝系材安装在吊顶板上，而无需背箱。

整装待发

这些传感器按标准装配供应，您也可以拆开传感器的 RemoLux™ 头，将它用作远离主控制器达1,000 英尺的远程设备。 它也非常适合用于门廊和天花板等很高的空间，只需将传感器放在方便的位置，然后使用标准半英寸接头将拆下的头连接到想要的位置。 这个传感器头具有 IP65 防护等级，适用于所有天气和潮湿环境，甚至可安装在室外。

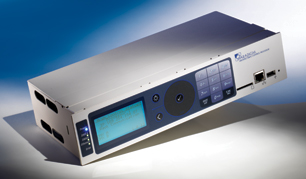

建筑照明控制处理器（P-ACP）

性能、可靠性和易用性

功能强大的 Paradigm 建筑照明控制处理器（P-ACP）模块在制造的最初阶段就考虑到性能、可靠性和易用性，包含最先进的电子器件且附有输入和输出端口。 熟悉和易于导航的界面上有明显的图形和文本显示。

此外，Paradigm 处理器还能够随环境而调整。它整合了能源监控选项，其中包括能源监控和记录、历史报告、电力成本计算和需求响应。

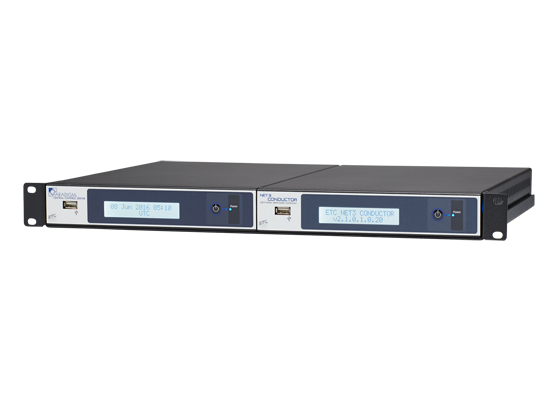

中央控制服务器（PCCS）

释放 Paradigm 的更多能力

Paradigm 中央控制服务器（PCCS）为 ETC 的 Unison Paradigm® 建筑线释放更多能力和功能，极大地扩展其灯光控制范围。 通过集成原生的 BACnet® 通信系统并加入 ETC 新的虚拟触摸屏，Paradigm 中央控制服务器将 Paradigm 系统扩展为可控制更复杂的灯光场所的系统。 Paradigm 中央控制服务器"思考全球化，行动本地化"，让内部子系统可在最精细的层级上独立行动，而只用一个命令中心来监控所有行动 - 同时记录、改写、驱动和管理组件。

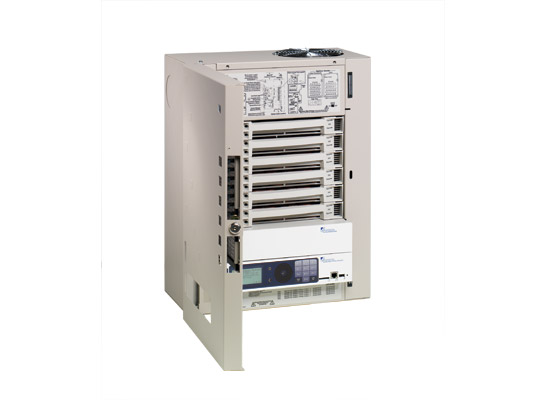

Paradigm 调光柜（DRd）

完美的组合

当您选择 DRd 机柜内的 Unison Paradigm Control 时，您获得两个方面的最佳能力 - 无与伦比的灯光控制和功能全面的调光。 这个机柜支持 Paradigm 建筑照明控制处理器(P-ACP)，以及一个可选的 Paradigm 面板电源模组与 Heritage 和 Paradigm 面板一起使用。 当与 Paradigm ACP 一起使用时，机柜支持 NetConnect 以太网联网，即由 ACN 驱动的 ETC Net3™，以及 DMX512A、RS-232 串行和触点闭合接口。

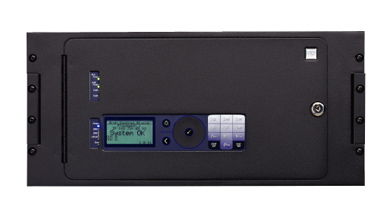

机架式控制柜（ERn-RM）

网络基础设施的中心

Unison ERn 机架安装式控制机柜旨在执行一项重要任务：支持 Paradigm™ 灯光控制系统的所有功能。 ERn 控制柜是网络基础设施的中心，无需外部工具。 与大部分基础设施设备一样，ERn 控制柜系列为 19 英寸设备机架而设计，并融入其他设备。 将 ERn 控制柜与您的联网工具和电源分配工具一起使用。 该控制机柜配备后部访问式接线端子，使用随附的线预先接好电源输入，它还包括一个带有上锁门的黑色前面板。 ERn 控制柜还供应紧凑的壁挂式型号，可直接安装在物体表面。

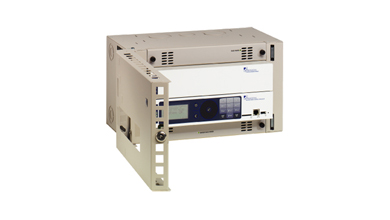

壁柜式控制柜（ERn-W）

网络基础设施的中心

Unison ERn 控制柜旨在执行一项重要任务：支持 Paradigm™ 灯光控制系统的所有功能。 ERn 控制柜是网络基础设施的中心，无需外部工具。 电源和数据都在一条线上，意味着在技术上更简洁，节省人工成本、时间和空间。 可选的 ERn 控制柜以太网交换器模块提供五个用于 10/100 联网的端口，其中四个端口通过以太网提供符合 802.13AF 标准的电源，使之成为一个 NetConnect  系统。 而且，与大部分基础设施设备一样，ERn 控制柜系列也提供 19 英寸设备机架版本，旨在融入其他设备。

为您保驾护航

如果电源中断，会发生什么情况？ 无需烦恼！ ERn 控制柜的 PowerSupport  技术包括 RideThru  功能，在电力中断时可为您的处理器供电至少十秒钟。 这个可选的电源包无需维护，安置在机柜内。 如需在更大电源应用中提供进一步备份，您可使用可选的 BatteryPack 。 BatteryPack 易于维护，安装在机柜底部，可让处理器保持通电至少 90 分钟。 如果这还不够 - 您甚至可指定可选的 Redundant Power Supply 来接力供电，从而避免造成任何服务中断。

LightDesigner

按您期望的方式工作

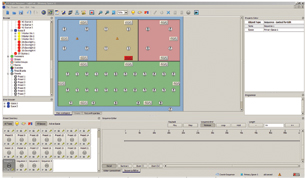

LightDesigner 代表灯光控制和调光系统编程方式的真正转变，利用内置工具来管理项目数据，让设计团队专注于营造灯光环境。 LightDesigner 让设计师和技术人员在合作设计高效的灯光控制方案时能够使用现实世界的术语和信息，包括能源管理、日常运行、用户界面、特殊事件和特殊效果。 LightDesigner 按您期望的方式工作，附带高效的预编程和模拟功能，您可以看到和测试灯光设计的变化，并且可以访问功能强大的实时现场控制以及现场编辑您的 Unison® Paradigm™ 控制系统。

系统外观

为了配合 LightDesigner，可以使用 ControlDesigner 软件工具来设计触摸屏页面及其他用户界面的外观，预先查看您的控制界面的外观。 ControlDesigner 可从 ETC 网站 www.etcconnect.com 免费下载，它使您能够从内置图形库中选择需要的素材或绘制您自己的图形，让您提前完成独特界面的开发，在准备好之后，即可加载它们。 从各种各样的预置主题中选择，或者轻松地制作您自己的主题，简便地更改图形的外观。

灯光控制系统的外观

ControlDesigner 的 DesignView  功能允许您使用全面的设计工具来制作和编辑控制页面。 您可通过便利的拖放操作来添加按钮、推杆及其他控件。 轻松地创建自定义页面，包括弹出窗口、背景图像、动画时钟、透明按钮和导航控制。 定义每一页的独特外观，并可在切换页面时，指定页面过渡动画。 您甚至可以添加页面，以便在您的系统内创建和编辑基于时间的事件。 为确保系统的完整性，可使用 ControlDesigner 的 Secure-It Touch  功能完全锁定系统，允许您添加一个数字键盘，对任意页面编写多个 访问帐号代码，隐藏您指定的任何功能。 图形并不是传达信息的唯一方式。 ControlDesigner 允许您添加和编辑与每个控制关联的声音效果，包括按下或松开按钮时的声音确认消息。

触摸屏面板：触摸屏界面、7英寸触摸屏、18英寸触摸屏、手持式触摸屏、Mobile Apps

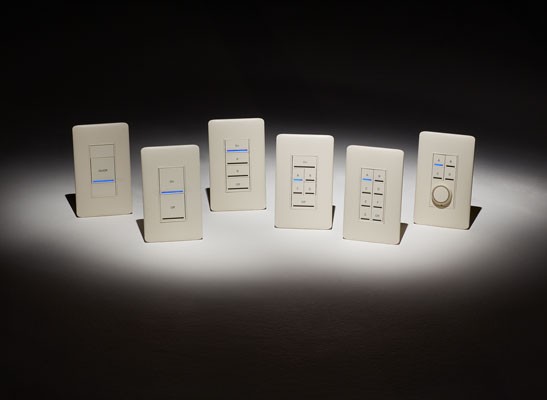

Inspire Control Stations：

• 1、2、4、6 或 8 按钮面板配置

• 可用符号或文字定制按钮

• 提供配备推杆的 4 按钮面板

• 可为每个按钮配置 LED 颜色

• 可从推杆面板直观控制颜色的色调、饱和度和亮度

• 面板包括米黄色、灰色、黑色和白色版本

• 面板可安装标准底箱，包括多达 4 联的可联底箱

• 使用 linkConnect 进行高达 1,640 英尺的无拓扑面板布线

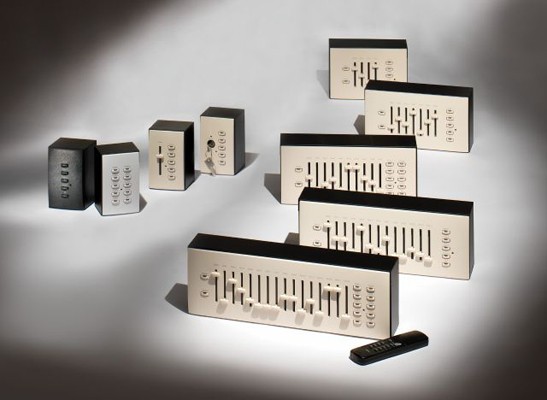

Heritage 控制面板：按鈕控制面板、Consolette 便携式控制面板、推杆控制面板、接口控制面板、钮锁开关控制面板、单联推杆控制面板

感应控制：Dual Tech Occupancy/Vacancy Sensors、PIR 占用空置传感器、光传感器

控制和调光：建筑照明控制处理器(PACP)、中央控制服务器(PCCS)、工作站电源、Paradigm 调光柜(DRd)、机架式控制柜(ERn-RM)、壁柜式控制柜(ERn-W)

软件：LightDesigner、ControlDesigner
