完成单位：安恒利（国际）有限公司

项目名称：ZED调音台案例精选二

项目位置：   北京

建设时间：2026-01-06

提供设备及数量：音频扩声；

ALLEN & HEATH ZED调音台

产品品牌：ALLEN & HEATH

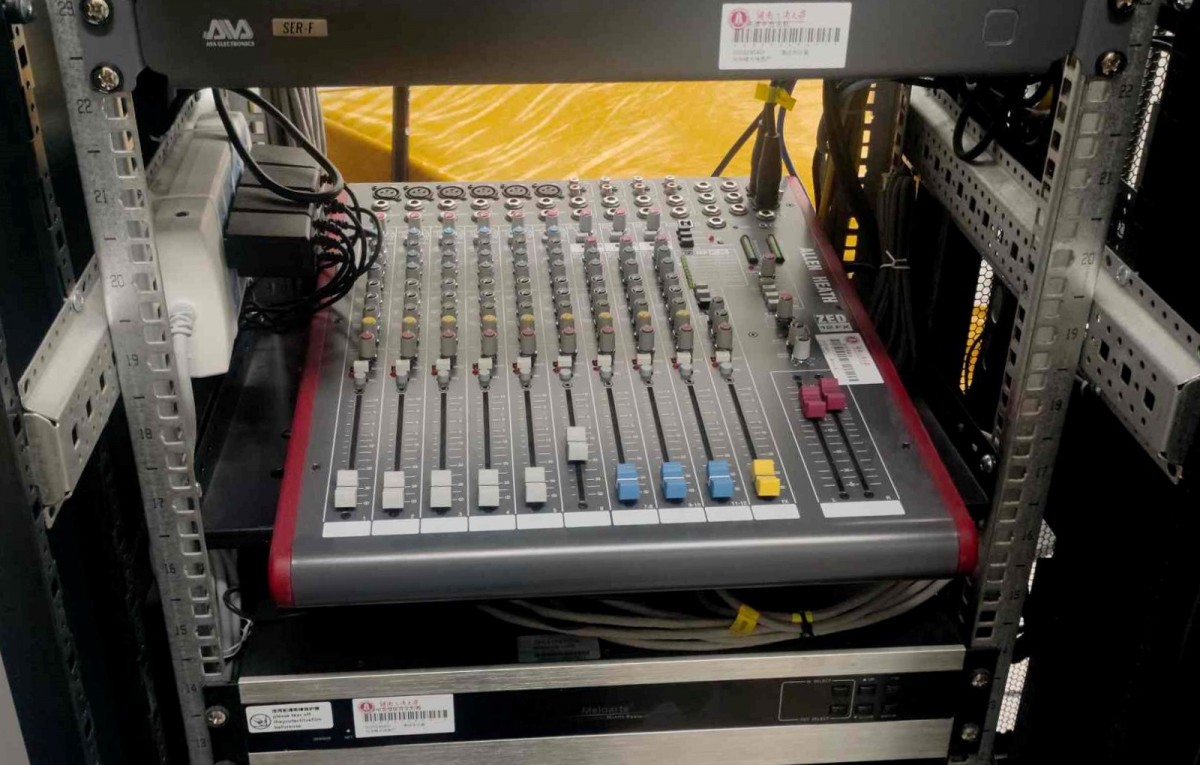

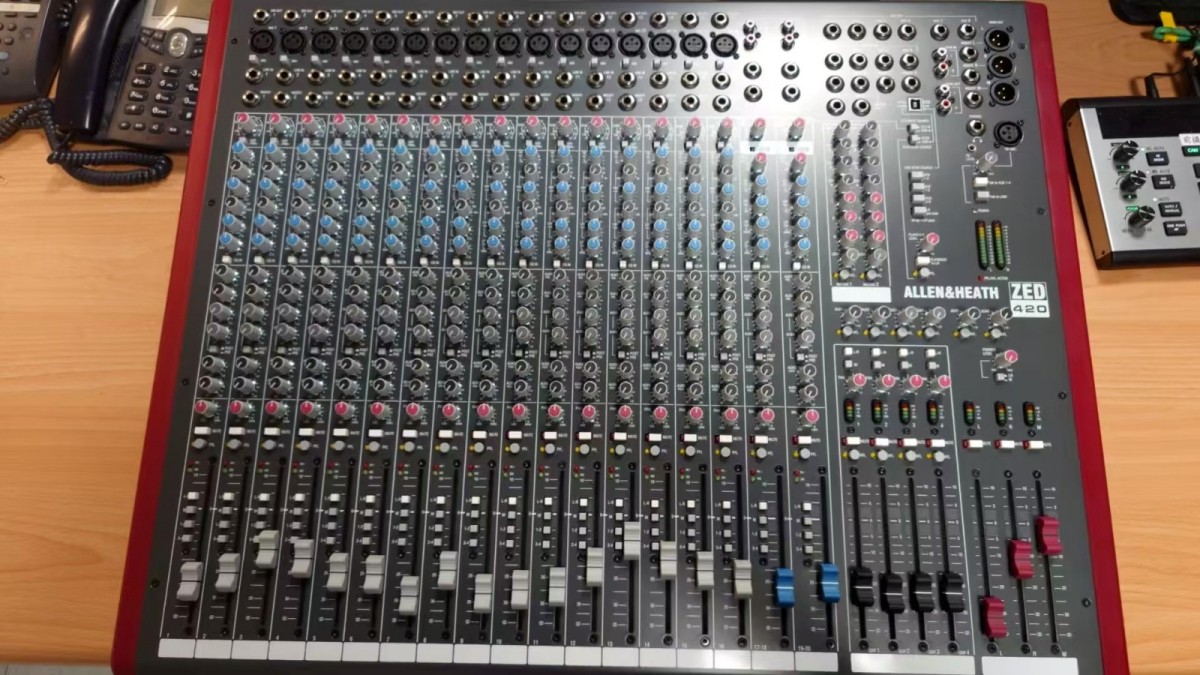

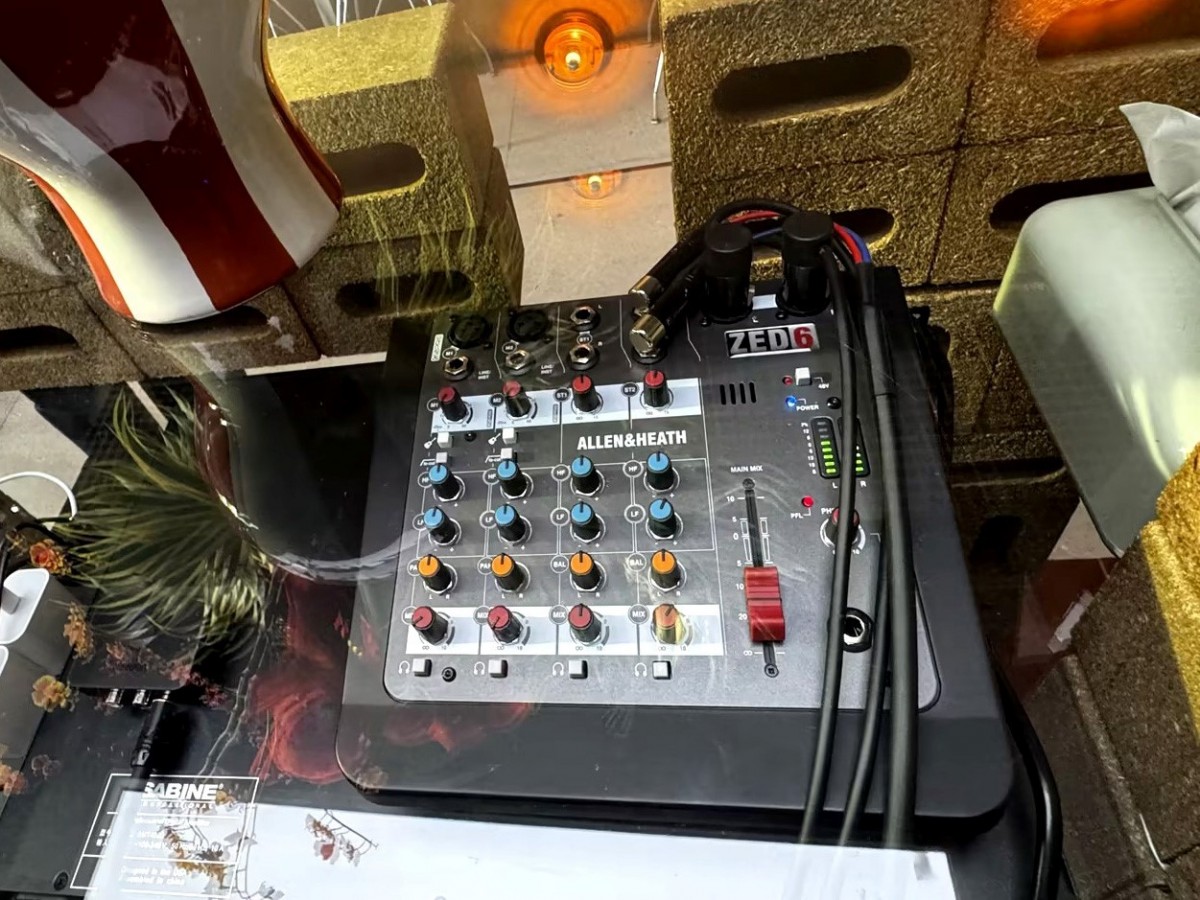

施工现场：

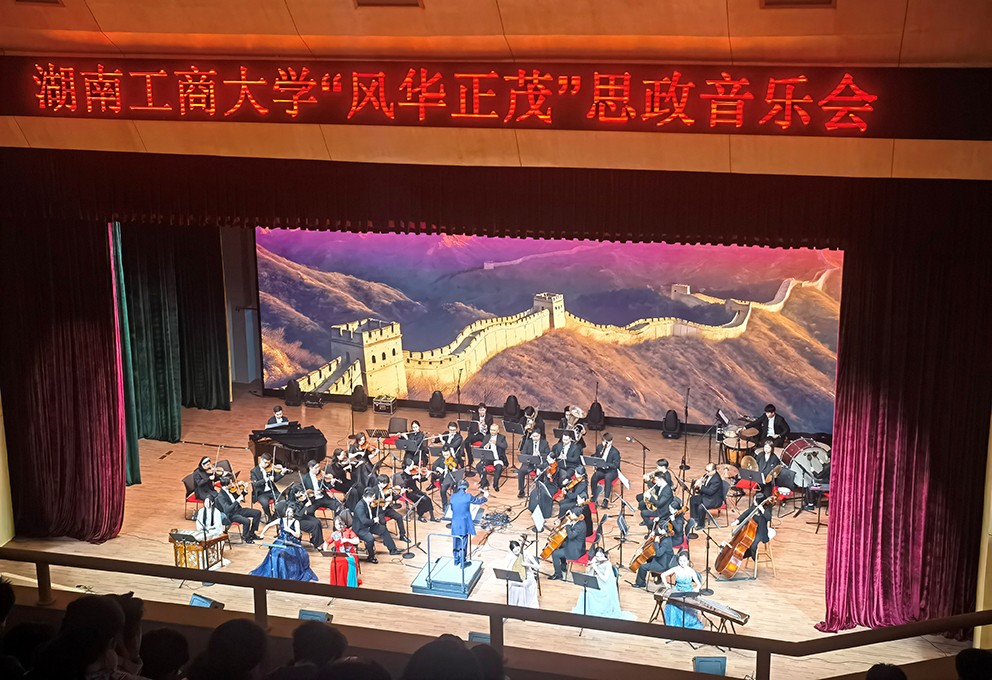

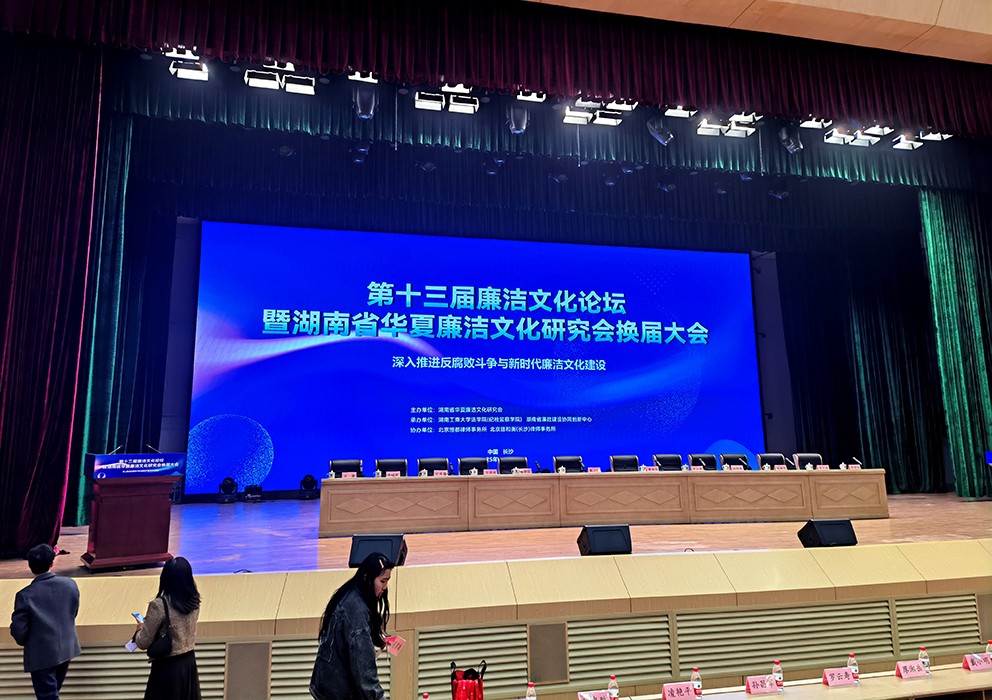

湖南工商大学

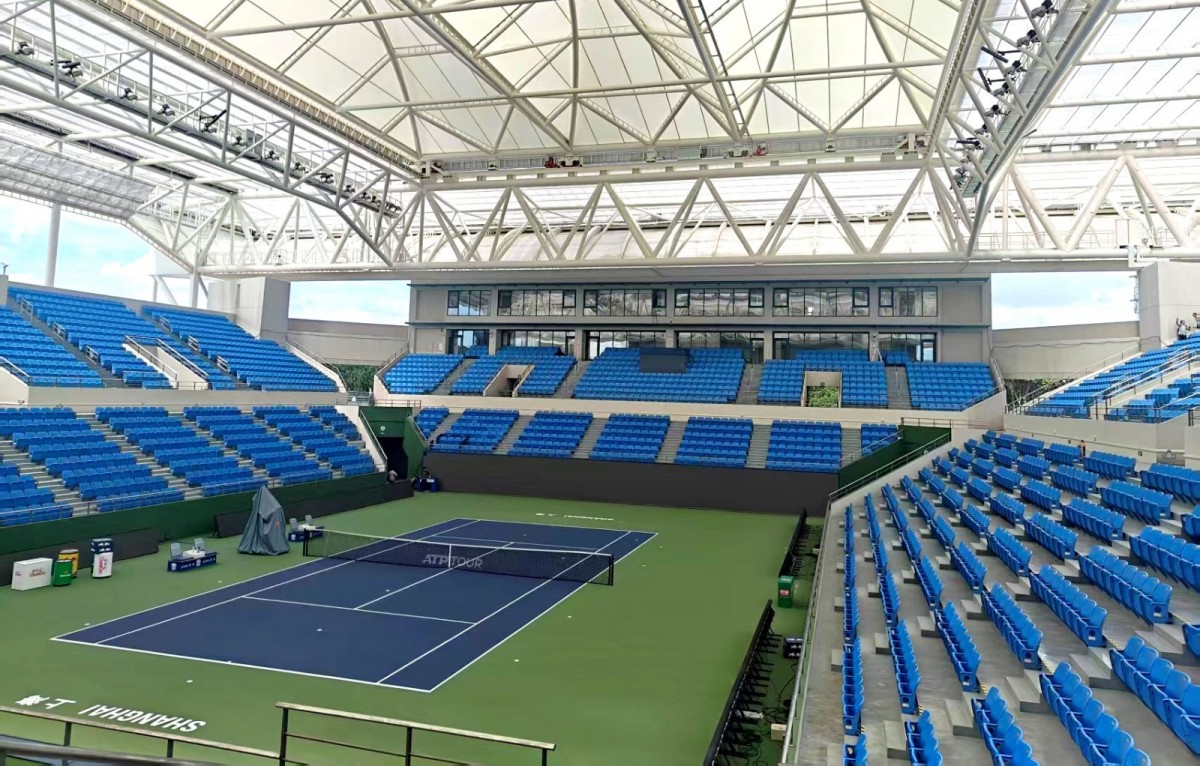

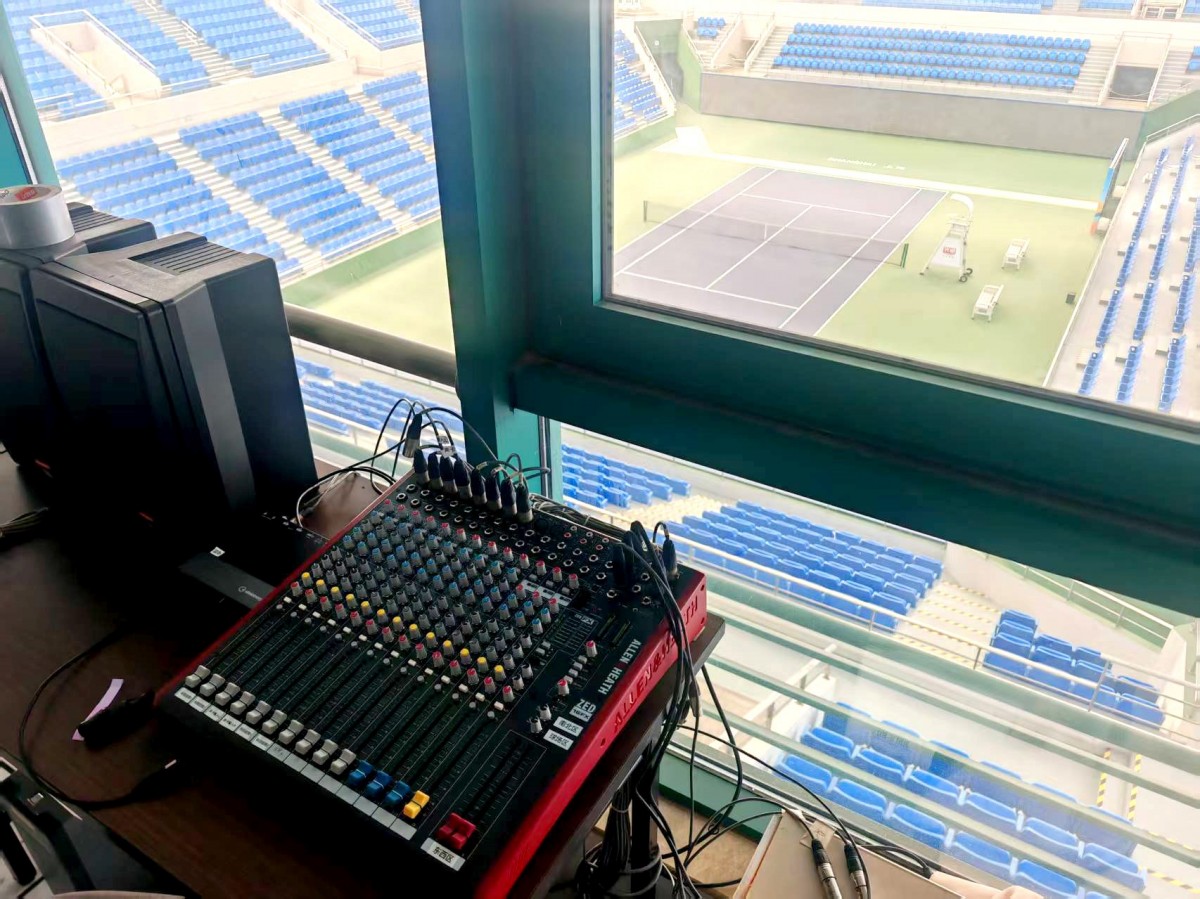

上海旗忠网球中心2号馆

上海市公安局

新乐园Park coffee club

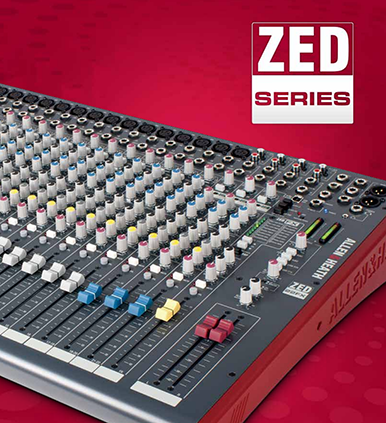

ZED Mid (2-Bus)系列产品

ZED Mid (2-Bus)系列产品是一款优异的入门级别调音台， 适合于小型乐队、个人表演者或音视频应用。其丰富的功能，小巧的体积和流畅的线条，可以说是目前小型调音台市场中佼佼者。

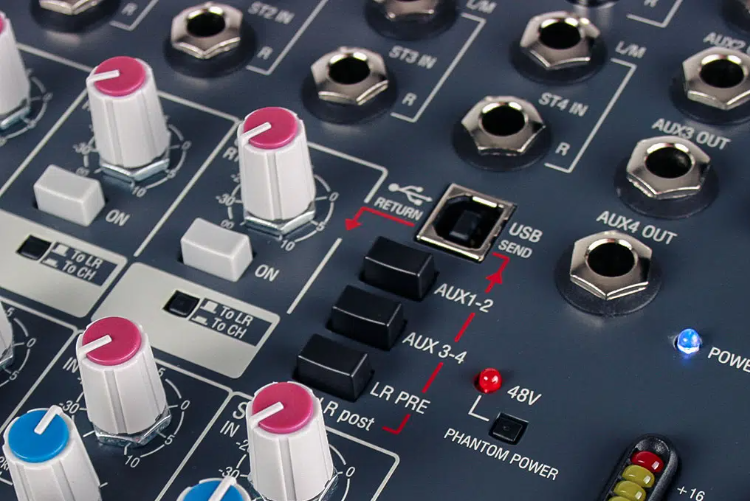

1# 灵活的立体声录音

配备了可配置的 USB 音频输入/输出，使立体声录制更加的容易。所有 ZED Mid 型号均具有 2 通道接口，具有灵活的发送选项，包括 Main Mix L+R 前推子或后推子、辅助 1-2 或辅助 3-4。USB 返回到立体声通道以进行播放和监听。

2# SonAR X1 LE免费提供

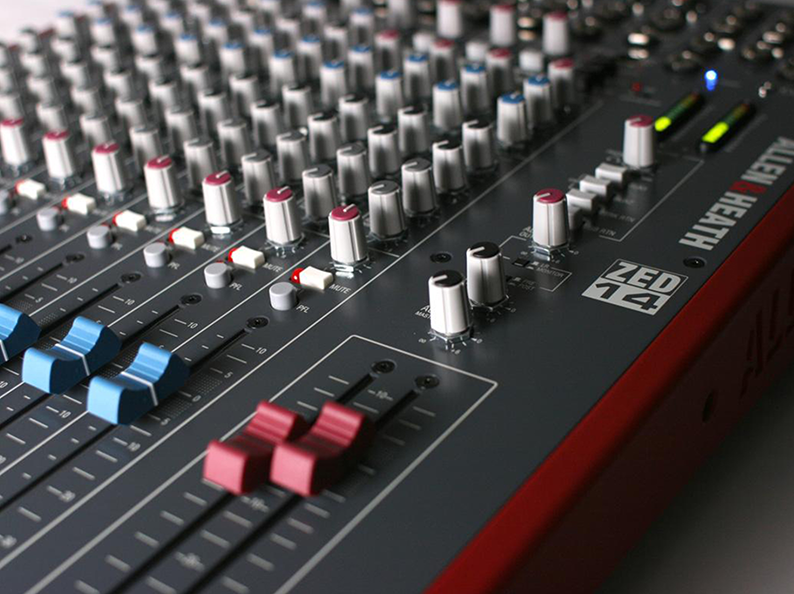

我们随 ZED-14 提供了 Cakewalk SonAR X1 LE 软件，您可以立即开始音乐创作之旅--只需将 ZED 连接到一台电脑，还有比这更简单的吗？您可以直接从 ZED 调音台进行录制，创建音轨、安排歌曲，然后再通过 USB 端口将信号返送回 ZED。SonAR X1 LE 和 ZED 调音台可以有多种方式配合使用--例如，直接录制一路立体声混音，独立录制音轨以创作歌曲，或将 USB 端口和软件用作效果循环。

3#  DuoPre

以获得巨大成功的 PA 系列产品的前置放大器为基础，ZED Mid系列采用DuoPre 前置放大器，采用两级设计，对各级增益数量的控制十分准确。当放大 XLR 输入的信号时，增益的范围很大，确切的数字是 69dB，均匀分布在增益控制上，这意味着对信号电平的控制能力更加好了。大部分增益来自于第一级，因此能将不需要的噪音控制在低水平。线路电平信号的输入只需使用线路输入插孔连接到前置放大器的第二级，带来的巨大优势是使用线路信号输入时噪音非常小，而且可以配合更高的输入阻抗。

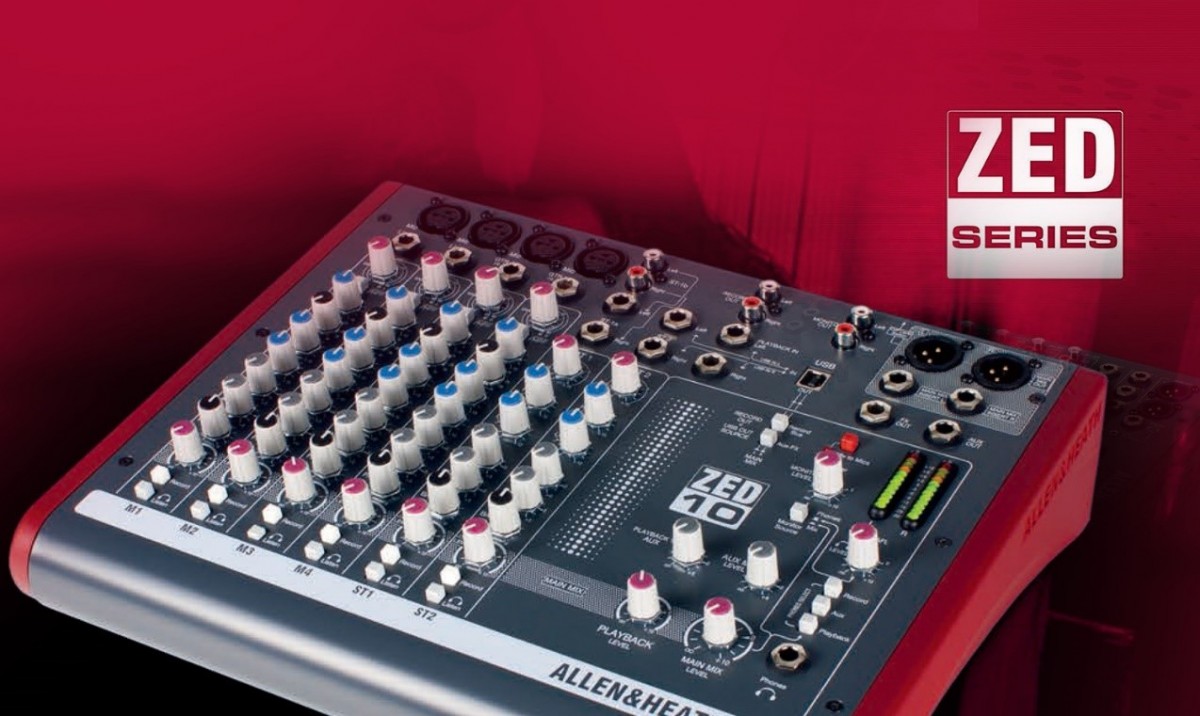

ZED 迷你系列调音台

对于小型乐队的混音应用来说，ZED 迷你系列( ZED-10,ZED-10FX、ZED60-10FX、ZED60-14FX)是非常棒的小型调音台。大家别看这些调音台外形小巧，它们却能提供非常出众的音质和坚固耐用的品质。这些调音台具有良好的便携性，方便带到演唱会上使用，也能用于现场或录音室录音。另外，通过特殊设计的高阻抗输入能直接将吉他连接至调音台，而且每个调音台都有两组立体声输入，可连接 MP3/CD 播放器和键盘。所有调音台均配备了专业级 XLR 主立体声输出、灵活的耳机和扬声器监听输出。另外 FX型号还有一系列出众的 FX 效果可调节混响来增强你的声音。

1# GUITAR DI

Z10、10FX、ZED60-10FX 和 ZED60-14FX上 的话放从MixWizard 系列革新而来。其中的 2 路通道拥有高阻抗输入，支持来自吉他拾音的一般线路电平或是低电平输入。这些 Guitar DI 输入能够以组合或有源的前级复制经典吉他或乐器的声音。一个非常高的输入阻抗可以确保拾音的负载非常小，并且经典的 A 类 FET(场效应晶体管)电路(48V 电源)可用来提供类似真空管放大器效果的前级。还配备一个与吉他输入有关的增益“提升”开关，可提高 26dB 增益，以满足低电平输出的乐器的需要，吉他输入的过载特性类似于一个真空管电路，不对称且很软。所有这些都使来自乐器的声音得到无暇呈现带给我们富有温暖感和自然音质。

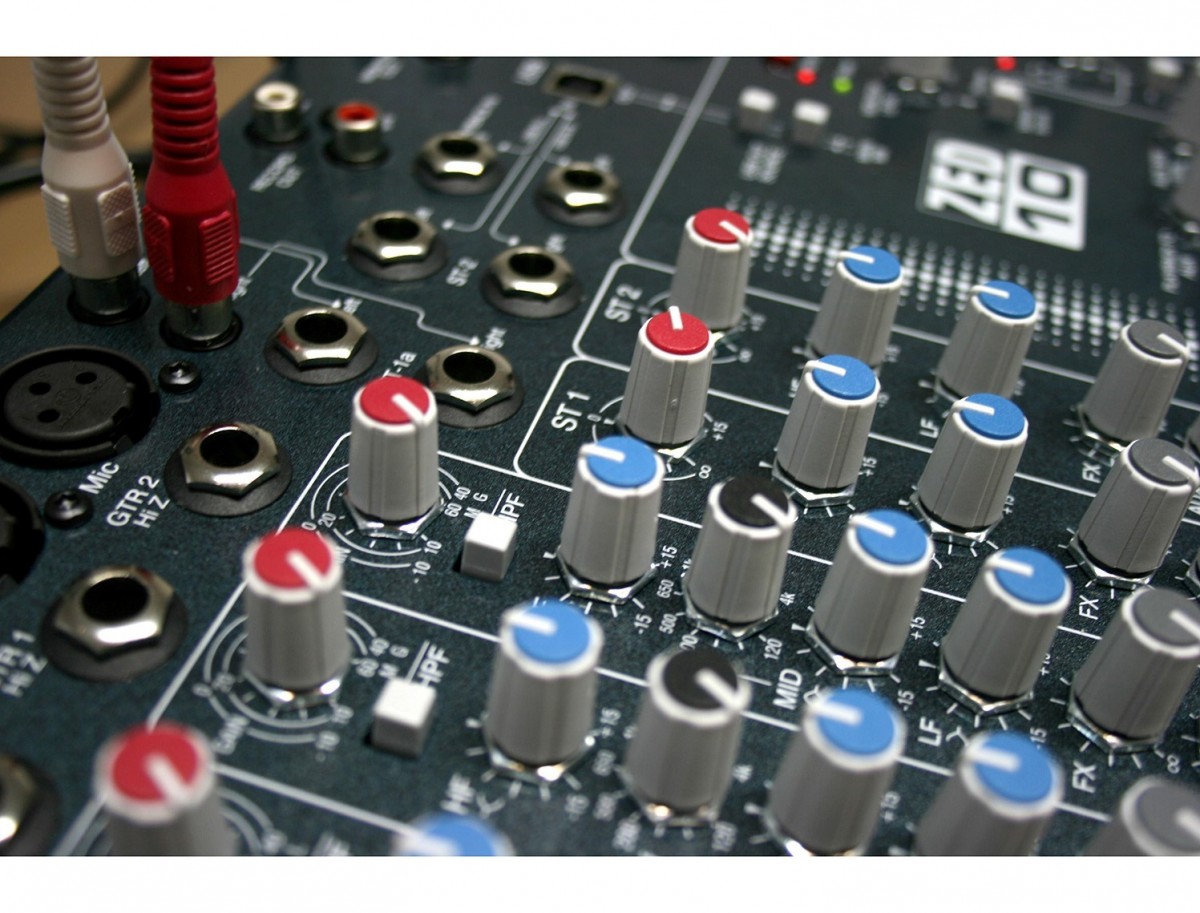

2# 3段 MusiQ 均衡

ZED 迷你调音台具有响应式的中频扫频 3 段英式均衡，尤其是在应用具创造性或准确的均衡时，带来备受赞誉的出众音乐表现力。所有均衡控制都经过精细校准，可对响应度、平滑度和准确度进行调整。

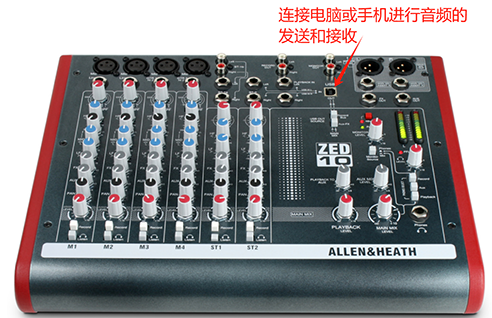

3# 灵活的 USB 音频

从电脑传送和接受音频信号现在对于现场音响和音乐创作是共通的要求。而这在 ZED 上操作是非常的灵活和容易。在电脑后面花时间找声卡输入，只会发现电平完全不适合且噪音大，现在只需要把 USB 连接线将你的电脑和 ZED 连接起来，在调音台上选择 USB 路由，在电脑上选择设备。这样你就可以从 PC 机或 Mac 机上传送和接受 CD 质量的音频了。开关和通过插座端子的连接可提供不同发送/返回配置。

4# ZED-FX

ZED-10FX、ZED60-10FX、ZED60-14FX 可提供 16 个延时效果的选项专为那些不愿带效果器去演出或录音，但又希望有圆满效果的表演者而设计。我们 DSP 工程师经过不懈的努力,研制出了理想的混响算法用来提升每场演出质量。这些效果现在均可使用，只有 ZED-FX 才有这种品质和集成的效果器。只需三个带 9 个指示灯的按钮就能轻松控制 ZED 效果。例如，可通过按键轻松输入理想的延时，或者为主唱通道输入理想的混响量。还有一站式导航和编辑功能--事实上，就和使用效果踏板一样简单。

效果呈现及业主评价：

ACE再次圆满完成任务，获得业主的一致好评和认可。

项目状态：已验收

项目负责人： ACE       01085360422
