完成单位：新疆中远信声光技术有限公司

项目名称：新疆文化馆音响系统

项目位置：新疆   乌鲁木齐市

项目时间：2023-09-08

剧院面积：新疆维吾尔自治区文化馆面向社会、服务百姓，是为群众提供集群文活动、文艺创作、艺术培训、展览展示、信息服务等为一体的公共文化服务机构。新疆文化馆本次音频升级由我司全面负责。

观众席数：300-800座

舞台大小：400

提供设备及数量：专业灯光；音频扩声；舞台机械；特效设备；多媒体会议；大屏显示；

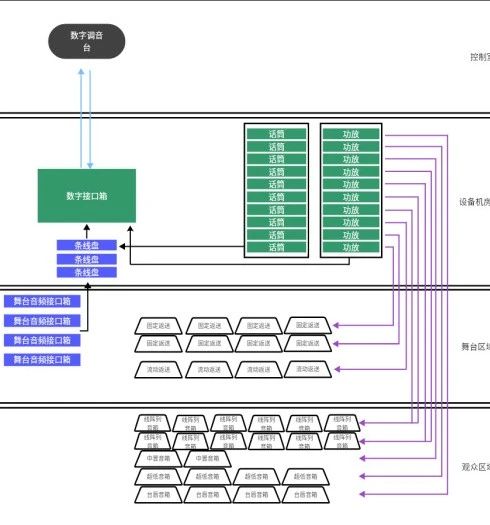

扩声系统的总体方案：

采用12台3分频12寸线阵音箱作为主扩声源采用左、右双声道形式，保证观众厅良好的扩声均匀度和良好的声像定位。

选择iBO灵变系列F312扬声器，CHD+HAH+MLP组合式中高频同轴号角，经实际测试，具备良好的指向性控制。

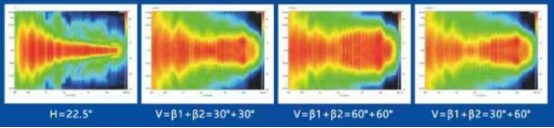

水平方向:H=22.5°恒定；垂直方向: V=B1+B2=30°+30”，可实现对称及非对称式多种组合扩散角度。

每侧场内各安装有一组6只扬声器，每组由专用吊挂装置悬挂，通过调节装置的角度，能够均匀地覆盖整个厅堂。

4只15寸全频音箱临时设置在舞台上台口两侧，根据演出需要流动设置使用的音箱，它为舞台演员提供实况收听。使用时由台口内舞台台板上设置的音箱接口。

施工现场：

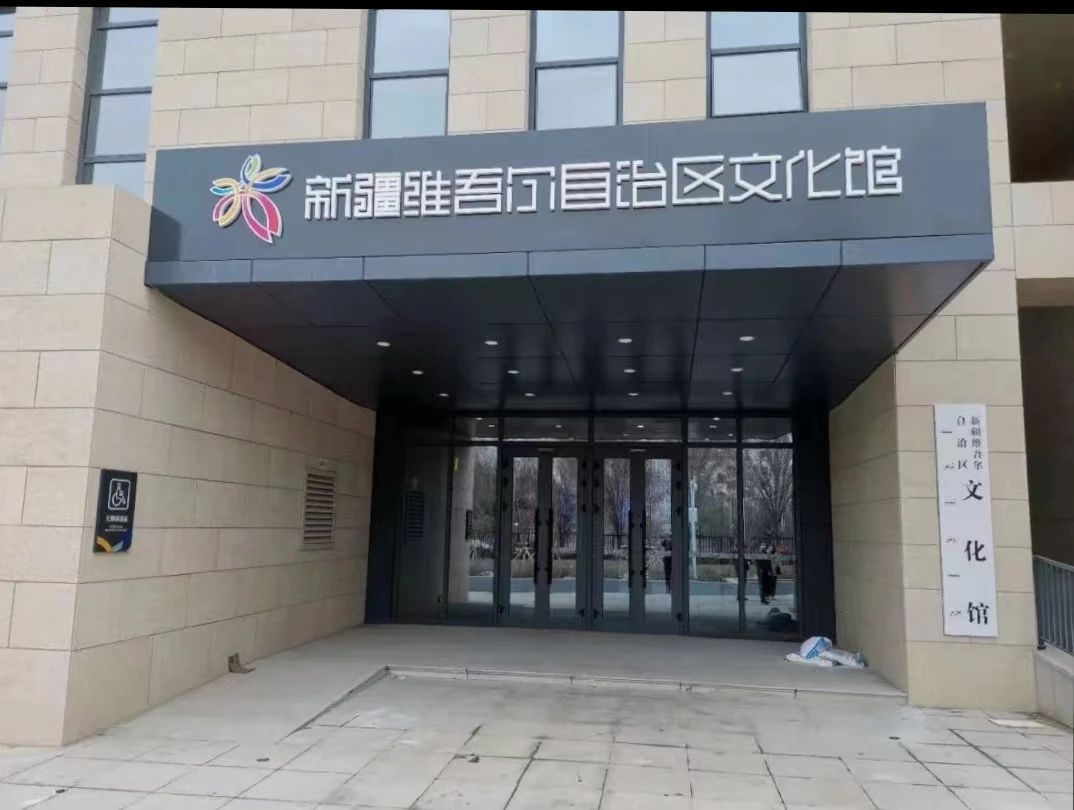

新疆维吾尔自治区文化馆面向社会、服务百姓，是为群众提供集群文活动、文艺创作、艺术培训、展览展示、信息服务等为一体的公共文化服务机构。新疆文化馆本次音频升级由我司全面负责。

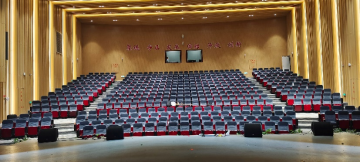

电声设计的基础是厅堂的功能定位，新疆自治区文化馆剧场容座460座，主要承接疆内高水平的歌剧、舞剧、综艺晚会演出并兼顾交响乐、室内乐、合唱等演出和两会的需要，具备承接演出团队演出的基本功能和条件。该音响系统的设计从全局出发提前进行考量和分析基于剧场的声学环境以及声源的表现特点，分析各部分声源扩声或补声的需求，以及整体声音平衡的掌控。

主要声学技术指标：

中频满场混响时间 RT: 1.4s~1.6s

混响时间频率特性:低频比重 BR: 1.1~1.3;高频混响比: 0.8~1.0

早期衰变时间EDT: 1.5s~1.9s

音乐明晰度 C 80.3(空场) : 1.0~3.0

中频声场力度 G mid:-1.0 dB~2.0 dB

低频声场力度 G 125:-1.05 dB~2.3 dB

本底噪声: NR 25曲线

厅内任何位置上不得出现回声多重回声、颤动回声、声聚焦和共振等声学缺陷。

设计难点

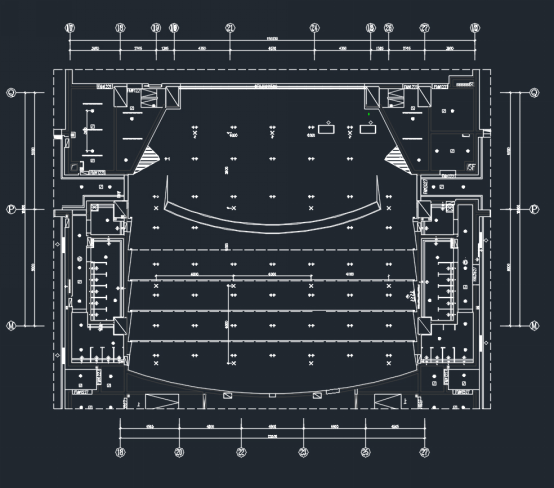

对于整体建筑结构，由于不能改变原有的结构，特别是顶棚的整体承载负荷，与安装扬声器系统的需求相距甚远，因此，要对扬声器系统的吊挂有专门的设计。

建筑声学环境方面，场馆的吸声不足，混响时间偏长，因此，希望通过扬声器的布置解决这一问题

扩声系统的总体方案：

采用12台3分频12寸线阵音箱作为主扩声源采用左、右双声道形式，保证观众厅良好的扩声均匀度和良好的声像定位。

选择iBO灵变系列F312扬声器，CHD+HAH+MLP组合式中高频同轴号角，经实际测试，具备良好的指向性控制。

水平方向:H=22.5°恒定；垂直方向: V=B1+B2=30°+30”，可实现对称及非对称式多种组合扩散角度。

每侧场内各安装有一组6只扬声器，每组由专用吊挂装置悬挂，通过调节装置的角度，能够均匀地覆盖整个厅堂。

人们对于声音方向的判断主要是基于双耳效应产生的。由于声源振动能量到达两只耳朵时存在时间差和强度差，人们才能通过这些信息来判断声音的来源方向。立体声音响系统正是利用这一原理，将声音的时间差和强度差信息还原出来，通过两个声道创建出虚拟的声像定位，模拟音源的真实发声状态。然而，立体声系统无法完全满足人们对于扩声的全部需求。尽管在录音棚和家庭影院等较小空间中，可以获得良好的声音还原效果，但传统的立体声系统在现场演出扩声方面仍然存在一些限制。一方面，现场演出的观众人数较多，立体声定位只能准确传达给观众席中间区域的一小部分观众，偏离观众席中轴线的位置，立体声定位的偏差就越大，听觉感受也会变差。

因此，那些坐在剧场两侧极端靠近的观众实际上只能听到一个声道的重播。另一方面，在立体声系统中，单声道信号的重播成为一个难题。当左右扬声器分别重播单声道信息时，会出现时间和强度的差异，这会导致声音的梳状滤波效应，从而造成声音位置的漂移和语言清晰度的下降。如果加上不理想的音频环境，这种声音位置的漂移和语言清晰度的损失会更加严重。上述问题将会削弱音响效果。

为了解决这一问题，采用两台F312扬声器作为中置音箱。3分频12寸线阵列音箱，能在一定程度上改善之前提到的问题。同时，考虑到演出的实际需求，我们在舞台上设置了返听系统。为此，我们选用了八只F-115多功能扬声器作为返送音箱，这些音箱为15寸全频音箱，均匀地固定在舞台两侧的侧杆上，并且面向舞台进行播放。通过这些改进和设置，我们期望能够提供更出色的音响效果。

4只15寸全频音箱临时设置在舞台上台口两侧，根据演出需要流动设置使用的音箱，它为舞台演员提供实况收听。使用时由台口内舞台台板上设置的音箱接口。

为弥补前区声场，在舞台台唇前沿设置摆放4只F-108扬声器，8寸全频音箱做为补声，将一只高性能8寸低频单元以及一只1.4寸高频单元同轴结构，安装于“水滴”形梯形箱体内，满足性能与体积的完美平衡。同轴结构设计，有效解决单元之间的传输路径差问题，同时具有平滑的离轴响应，近场听感均匀一致。可调箱体倾斜角设计，更方便适应不同使用场景。同时具有使台口上方扬声器系统声像"下移"，即拉声像的作用，保证前排的听感效果。

作为音频系统的低频有效补充，采用4台FA-118B超低扬声器，FA-118B使用一只18寸碳纤低频扬声器，高刚性能有效抑制大功率输出时的失真。相对纸盆单元，碳纤具质量更轻，具有良好的瞬态响应，声音不会拖尾。特殊设计的箱体结构，有效降低风噪等不良影响，进一步提升低频的声音表达。

系统的配电，根据演出的需求，均采用剧场专用电气设备安装于2层音频控制室。现有供电方式在电路闪络时不会对扩声系统造成影响;ATS开关容量160 A，电源柜就近安装于配电柜旁，在演出前能便于做好配电柜内所有电气设备的隐患排查工作。

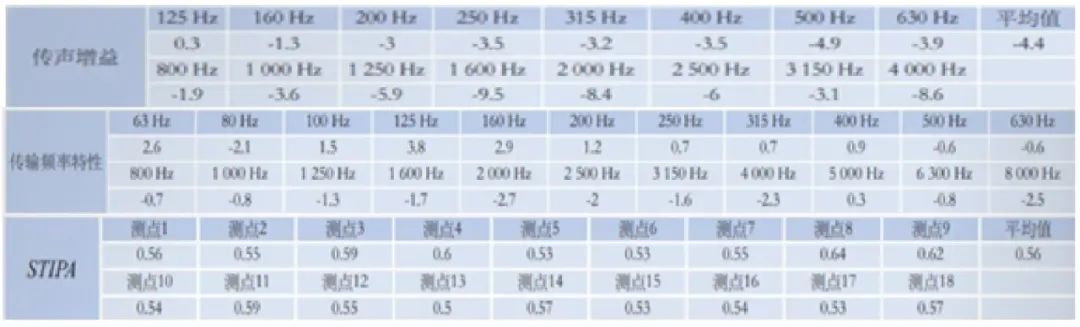

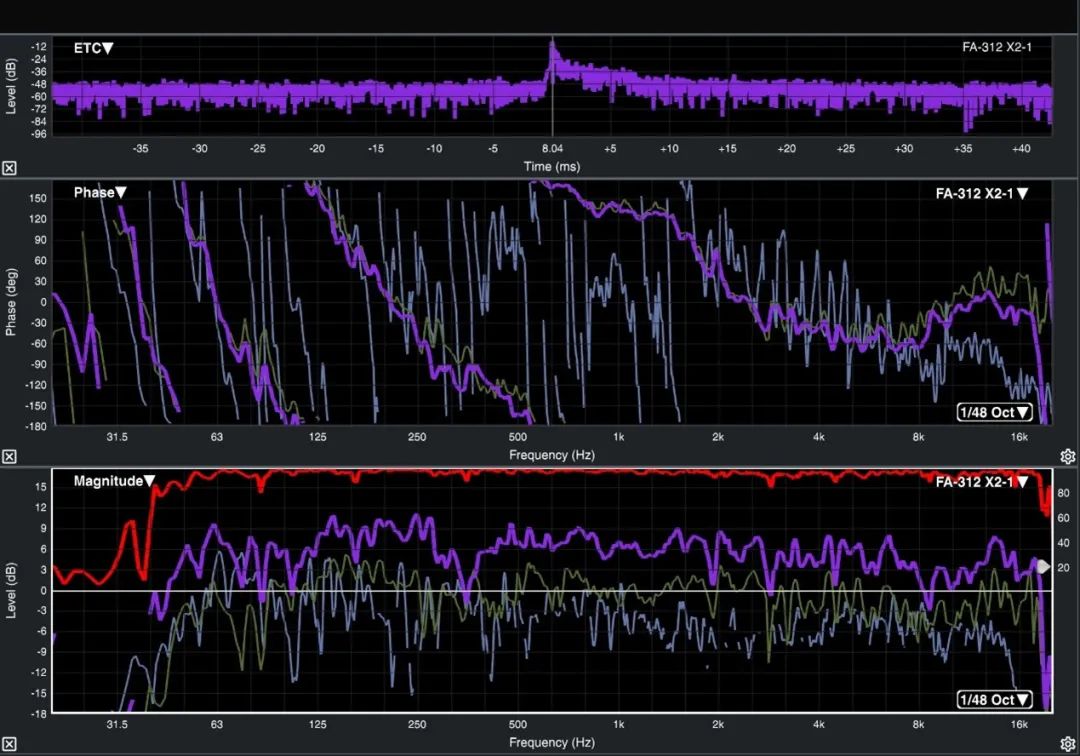

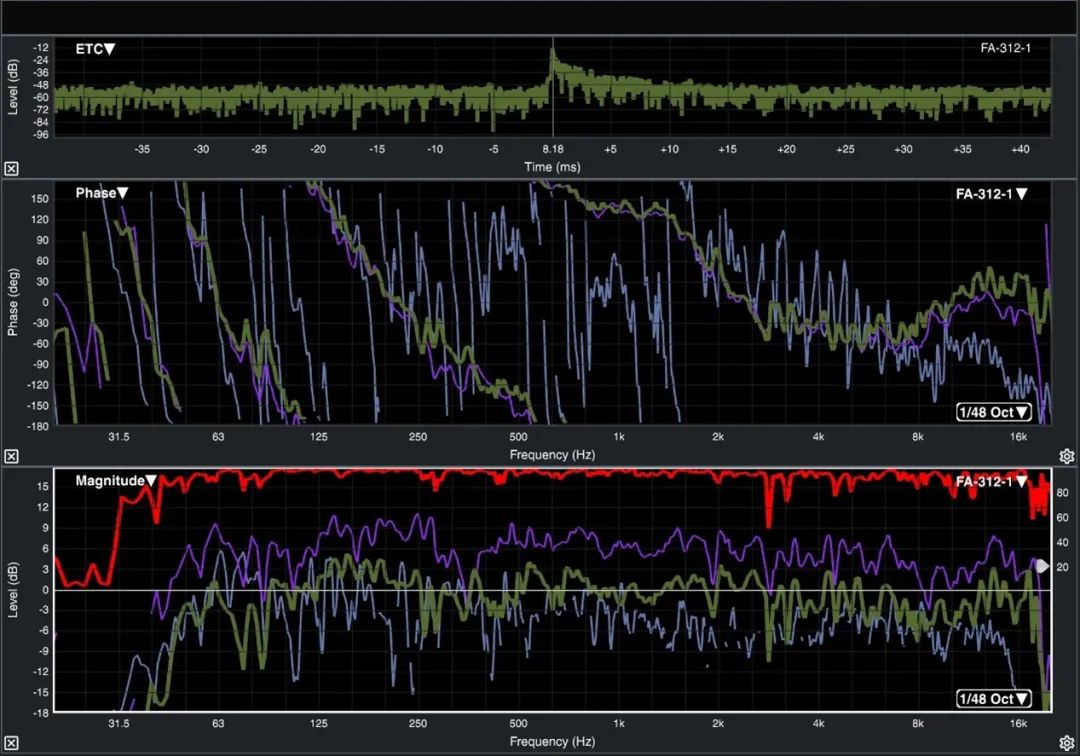

施工完毕后，进行了现场实测，频响曲线如图所示。经现场测试，扩声系统可达到设计值，其他测量结果见图。测试结果反映，该项目达到设计目标及行业相关标准指标。

效果呈现及业主评价：

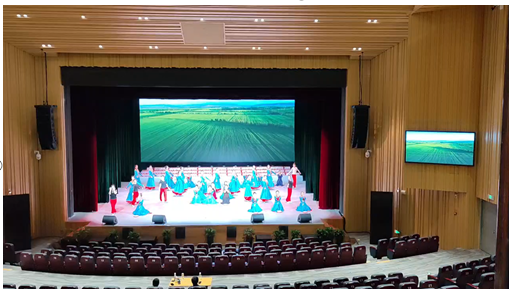

新疆文化馆剧场音响的方案设计与实施，体现了简约而不简单的理念具有可靠性、实用性特别使在前端固定设备的布置、安装方面，不断深化设计;对于控制处理部分的设计，充分满足前端固定安装设备至机房控制操作设备之间的传输、处理的需求，尽量简化机房控制设备的操作繁琐程度，采取集成化的控制方案。系统调试、测试后，运行稳定，清晰度得到用户的认可并通过验收。经过演出的应用，证明这项设计完全达到要求。

项目状态：已验收

项目负责人： 杨勇明       13809939891
