完成单位：上海文化服务有限公司

项目名称：“悦星 10”轮舞台音响舞台灯光

项目位置：   上海

项目时间：2024-02-05

提供设备及数量：专业灯光；音频扩声；

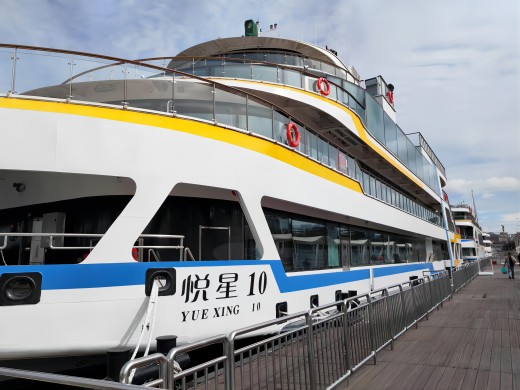

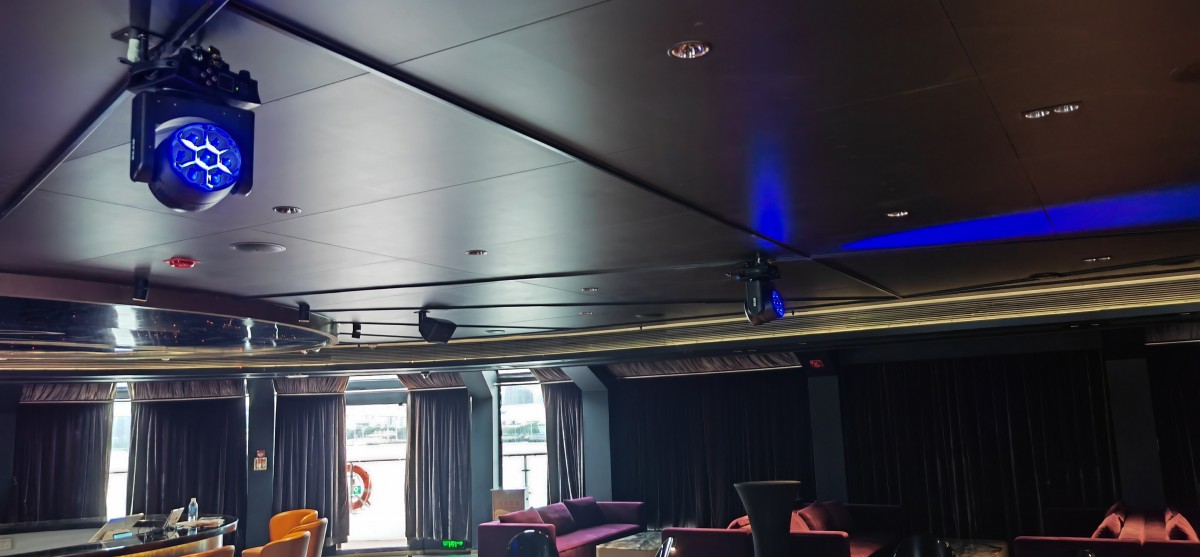

悦星10号游船是新建的大型综合性浦江游船，拥有四层甲板分布的游客水上观光游览、水上剧场、休闲娱乐活动等功能区域。具体分别为：主甲板的多功能剧场及公共区域；二层甲板游步甲板及商务餐厅；三层甲板舞厅和音乐酒吧以及过厅和露天观景区等公共场所；四层阳光甲板。

       剧场音响器材采用了

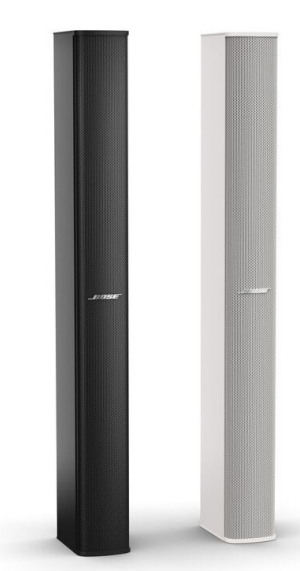

（1）BOSE MAS12X可控指向有源线阵数字音箱2根，采用两侧上下场门八字墙固定安装。

频率响应 (-3 dB)：75 Hz – 17 kHz

频率范围 (-10 dB)：58 Hz - 18 kHz

水平涵盖角：160°

垂直涵盖角：软件可调

1 个模块最大角度为 30°；

2-3 个模块：最大角度为 40°（垂直）

垂直波束控制角度：+ / - 20°

最大声压级 @ 1 m：112 dB

多模块性能（1个模块）：

典型可用投射距离：10 m (33 ft)；特定距离：10 m (33 ft)；在特定距离下的最大 SPL： 97 dB (103 dB 峰值)；波束控制低频下限：500 Hz；全频扬声器单元：12 x 2.25” (57 mm)；功放通道/额定功率：12 x 50 W；物理阵列高度：39” (1 m)

数字音频输入：Dante® 数字音频网络 (RJ45)，扩展：LVDS (RJ50)

数字输出  扩展：LVDS (RJ50)

A/D 和 D/A 转换器：24 位, 48 kHz

支持波束数量： 2

音频延迟：5.7ms

电功耗：120交流/240V 交流，25 W (待机)，275 W (最大)。电流/功率：4 A / 400 W

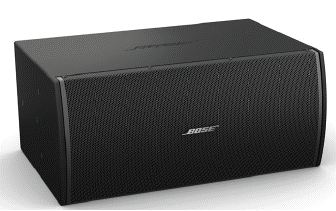

（2）BOSE MB210WR线阵列低音音箱2个，采用台口前中央前后阵列吊装方式，顶板预焊支架底座。

低频： 2 x Bose 10英寸长冲程低音单元

频率范围：45Hz-180Hz(-3dB)

频率范围：37Hz-270Hz(-10dB)

灵敏度：BOSE/AES 自由场90dB ，半空间 96dB

最大声压级：

Bose测试标准： 自由场 117dB SPL (峰值123dB)

         半空间 123dB SPL (峰值129dB)

AES测试标准：自由场 118dB SPL (峰值124dB)

      半空间 124dB SPL (峰值130dB)

扩散角度：200Hz以下全指向性

阻抗：8Ω

连续功率：500W（Bose测试标准）/625W（AES测试标准）

 （3）BOSE FS2P垂吊辅助音响16只，采用分布式顶板硬杆吊挂，顶板预焊支架底座。

功率处理能力（长时连续）:20 W

灵敏度(SPL/ 1W @ 1 m)：86 dB

最大 SPL(SPL / 1W @ 1 m)：99 dB

频率范围 (-10 dB) ：83 Hz – 19 kHz

额定阻抗 变压器旁通时，为 16Ω，多抽头变压器，可支持 70/100V

工作模式；最高抽头，16W，变压器旁通时，为 16Ω，

覆盖范围（水平 × 垂直）: 1 kHz 至 4 kHz 平均值,160° 锥形

产品品牌：BOSE、MIDAS、TDL

施工现场：

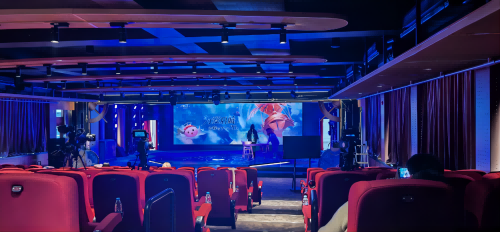

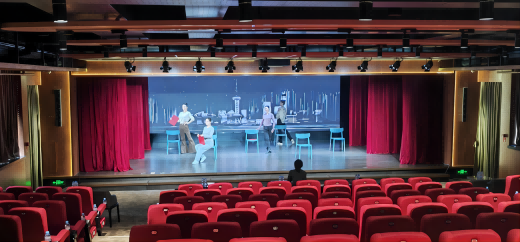

剧场是一个观众厅长约16米、宽约13米，舞台进深约7米（不含后舞台）、舞台空间高约3.9米（舞台面到大梁底）的中小型剧场。

效果呈现及业主评价：

剧院音响系统要求具备戏剧、综艺晚会、各类会议的功能，并且达到优秀剧场的扩声要求。

项目状态：已验收

项目负责人： 沈灵英       13585836328
